Roda Tangguh Kendaraan Rel Ringan Perkotaan 700mm Untuk Kecepatan Rel Di Bawah 110km / H

kendaraan rel ringan roda tangguh 700mm untuk kecepatan rel di bawah 110km/jam roda split rel perkotaan yang bising rendah

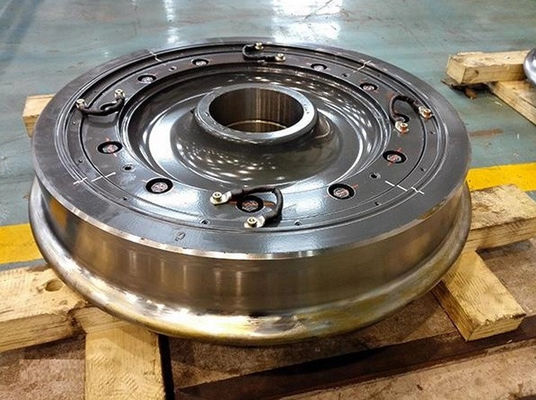

Roda elastis peredam getaran dan kebisingan untuk gerbong kereta perkotaan

Fitur Produk: Secara efektif mengurangi getaran dan kebisingan yang dihasilkan oleh kendaraan angkutan kereta api perkotaan, mengurangi benturan antara roda dan rel, mengurangi keausan roda, dan meningkatkan jarak tempuh.

Diameter roda:

70% kendaraan light rail lantai rendah: 660mm atau lebih

100% kendaraan rel ringan lantai rendah: lebih dari 600mm

Beban gandar yang diizinkan: kurang dari 12 ton

Diterapkan untuk kendaraan kereta api perkotaan

Jalur produksi penyemprotan untuk suku cadang baja roda elastis, termasuk stasiun penggosok untuk menyeka suku cadang baja roda elastis, stasiun pengecatan pertama untuk priming suku cadang baja roda elastis, dan stasiun pengecatan pertama untuk menggosok suku cadang baja roda elastis Stasiun pengeringan untuk pengeringan suku cadang, stasiun penggilingan pertama untuk pengamplasan bagian baja roda elastis, stasiun pengecatan kedua untuk pelapisan bagian atas baja roda elastis, dan sistem konveyor yang membawa suku cadang ke stasiun scrubbing, stasiun pengecatan pertama, stasiun pengeringan, stasiun penggilingan pertama dan stasiun lukisan kedua.Lini produksi penyemprotan untuk bagian baja roda elastis dari penemuan ini dapat sangat meningkatkan efisiensi produksi pelapisan dan kualitas semprotan permukaan bagian baja roda elastis, memenuhi kebutuhan pelanggan domestik dan asing, dan memiliki keunggulan lingkungan produksi yang baik dan tidak ada polusi terhadap lingkungan.

Sebuah kendaraan jalan kereta api yang dilengkapi dengan roda kaku dan roda elastis, bagian bawah bodi kendaraan dilengkapi dengan roda kaku dan roda elastis, dan posisi relatif antara roda kaku dan roda elastis dikendalikan oleh pengguna, sehingga bodi kendaraan berjalan dengan roda kaku menyentuh rel, atau badan kendaraan bersentuhan dengan rel.Roda elastis berjalan dalam kontak dengan permukaan jalan.Mobil dapat berjalan di atas rel dengan roda kaku yang terhubung ke rel, dan dapat melaju di jalan dengan roda elastis yang terhubung ke jalan.Tubuhnya cocok untuk sistem penggerak otomatis komputer trek dan sistem penggerak manual jalan raya, yang dapat menggunakan dua jenis daya: bahan bakar + jaringan, atau baterai + jaringan.Keuntungannya adalah dapat berjalan di atas rel, di jalan raya, dan di luar jalan raya, dan bermanfaat untuk mengatasi masalah penyaradan saat mendaki lereng yang lebih curam saat berlari di atas rel.

Invensi ini berhubungan dengan perangkat pemosisian untuk pengukuran tiga koordinat otomatis dengan ukuran rakitan roda elastis, yang termasuk dalam bidang teknis peralatan bantu transit kereta api.Model utilitas terdiri dari alas, sejumlah rel pemandu disusun di alas, bagian geser diatur dalam alur geser rel pemandu, dan selongsong pemosisian untuk dicocokkan dengan lubang pemosisian pada rakitan roda elastis berlengan pada sisi luar bagian atas bagian geser rel pemandu., dan sisi luar bagian atas dari bagian geser lainnya semuanya berlengan dengan blok pemosisian, dan blok pemosisian bersentuhan dengan rakitan roda elastis untuk mewujudkan pemosisian rakitan roda elastis.Tujuan dari model utilitas adalah untuk mengatasi kekurangan dalam penemuan sebelumnya bahwa tiga koordinat ukuran roda gabungan elastis tidak dapat secara akurat diposisikan selama pengukuran otomatis, dan memberikan posisi perangkat untuk pengukuran otomatis dari tiga koordinat ukuran perakitan roda elastis, yang dapat mewujudkan penyesuaian spesifikasi yang berbeda, Berbagai komponen roda kombinasi elastis dengan persyaratan pemosisian yang berbeda diukur dalam batch untuk memastikan efisiensi tinggi dan presisi pengukuran yang tinggi
Dengan berkembangnya angkutan kereta ringan perkotaan, kebisingan yang dihasilkan oleh kendaraan kereta ringan yang berjalan di tanah perkotaan atau jembatan telah menjadi masalah utama dalam angkutan kereta ringan.Untuk mengatasi masalah ini, roda elastis banyak digunakan pada kendaraan light rail di seluruh dunia.Unit elastis dipasang di antara pusat roda dan tepi roda elastis, dan pelek ditopang secara elastis pada roda, sehingga secara efektif mengurangi kebisingan kurva, mengurangi dampak lintasan, mengurangi keausan roda dan rel, serta meningkatkan masa pakai kendaraan jalur .Penggunaan roda elastis sebagai langkah efektif untuk mengurangi kebisingan kurva telah banyak digunakan di trem lantai rendah, kereta api antar kota, dan kendaraan kereta bawah tanah.Para pemimpin dalam penelitian dan penerapan roda elastis adalah Eropa, Jepang dan Amerika Serikat
Roda elastis adalah sejenis roda split yang diterapkan pada rolling stock rel.Menurut keadaan elemen karet roda di bawah beban, dapat dibagi menjadi tipe geser, tipe kompresi dan tipe kompresi geser.Roda elastis awal terutama terbuat dari bantalan karet tipe kompresi, dan arah radial roda elastis dan kaku.Komponennya termasuk ban kaku, pusat roda kaku, dan badan karet.Bodi karet tersemat di antara pelek dan pusat roda.
Terkompresi
Bagian baja roda elastis awal dan komponen karet relatif sederhana, komponen karet hanya menanggung tegangan tekan, dan elastisitas aksialnya jauh lebih besar daripada elastisitas radial.Roda elastis memiliki struktur sederhana dan massa rendah, dan cocok untuk roda radius kecil.Saat berlari dan mengerem, deformasi vertikal kecil, dan panas deformasi tidak besar, dan ban dapat diganti tanpa pemanasan.Roda elastis kompresi murni jarang digunakan sekarang.Roda elastis Bochum yang banyak digunakan dalam transportasi kereta api ringan Eropa adalah roda elastis kompresi yang ditingkatkan.Kekakuan lateral dan kekakuan radial dari roda elastis kompresi tidak cocok.Peningkatan struktur dan kinerja roda ini terutama berfokus pada penggunaan bahan elastis polimer berperforma tinggi dan penggunaan unit elastis dengan bentuk penampang yang dioptimalkan.Roda elastis yang ditunjukkan pada Gambar 1(c) menggunakan bahan poliuretan baru, yang memasuki rongga oval yang dibentuk oleh ban dan pusat roda melalui lubang injeksi;roda elastis yang ditunjukkan pada Gambar 1 (d) menggunakan khusus Bentuk struktural PTFE digunakan untuk mengatasi kekurangan ketidaksesuaian antara kekakuan aksial dan kekakuan radial roda elastis, dan kinerja disipasi panas yang buruk dari unit elastis saat itu dipanaskan.
tipe geser

Kompresi dan senyawa geser
Roda elastis komposit geser-kompresi [Gbr.3(a)] mengadopsi struktur yang dapat menahan geser dan tekan.Elemen karet biasanya diatur dalam susunan berbentuk V, yang tidak hanya dapat memanfaatkan ruang secara luas di sisi roda, tetapi juga distribusi tegangan tekan dan tegangan geser yang wajar dapat diubah dengan kemiringan karet. cincin, yaitu kekakuan aksial dan kekakuan radial dapat mencapai optimal yang diinginkan.cocok.Jenis roda elastis ini memiliki struktur sederhana, nyaman untuk pemasangan dan perawatan, menghemat waktu dan biaya perawatan, dan banyak digunakan.Ini mewakili arah pengembangan roda elastis.Namun, roda elastis struktural semacam ini memiliki fenomena baut longgar saat digunakan, dan banyak paten yang diterbitkan dalam beberapa tahun terakhir mengusulkan perbaikan untuk itu.Peningkatan yang diusulkan oleh paten Jerman [Gbr.3(b)] adalah untuk membatalkan sambungan baut dan menggunakan cincin pengunci dengan bagian melingkar antara cincin tekanan dan pusat roda untuk menemukan unit berbentuk V dan pelek roda
Meskipun roda elastis memiliki keuntungan mengurangi kebisingan kurva dan meningkatkan kekuatan benturan roda dan rel, dibandingkan dengan roda kaku, roda elastis memiliki struktur yang kompleks, biaya tinggi dan keselamatan operasi yang buruk;terutama dengan banyak baut, ada hubungan antara ban dan bantalan elastis.Selain itu, roda elastis memiliki persyaratan yang ketat pada beban gandar, dan beban gandar yang lebih besar dibatasi oleh kekuatan karet dan kondisi lainnya, sehingga membatasi penerapan dan pengembangannya.Inilah alasan utama mengapa roda elastis sulit dipopulerkan secara umum.
Dalam beberapa dekade terakhir di luar negeri, untuk mencapai efek pengurangan kebisingan, kendaraan kereta api ringan dan kereta bawah tanah telah menggunakan roda elastis dan roda teredam dengan struktur sederhana, pemasangan dan pemeliharaan yang mudah sebanyak mungkin dengan premis untuk memastikan operasi yang aman dan andal.
Saat ini, tidak ada spesifikasi desain untuk kendaraan light rail dan subway di China.Banyak produsen kendaraan domestik untuk sementara mempertimbangkan parameter berikut: beban gandar tidak lebih besar dari 16t, kecepatan tidak lebih besar dari 100km/jam, dan diameter roda 860~915mm.Berdasarkan ini, lima prinsip untuk pemilihan roda kereta ringan dan kereta bawah tanah ditentukan:
(1) Strukturnya sederhana dan dapat diandalkan;
(2) Memiliki keamanan dan keandalan operasional yang baik;
(3) Ini memiliki fungsi pengurangan getaran dan kebisingan yang baik, dan roda elastis harus mengurangi kebisingan sebesar 3 ~ 5dB (A) dibandingkan dengan jenis roda baja yang sama;
(4) Menurunkan biaya produksi dan biaya pemeliharaan;
(5) Pengerjaan yang baik, mudah dipopulerkan dan diterapkan.
Prospek penerapan roda elastis, roda penyerap suara dan roda yang dioptimalkan secara akustik yang dapat digunakan untuk kendaraan kereta ringan telah dibahas sebelumnya, dan dianggap bahwa roda elastis tidak dapat digunakan untuk jalur dengan persyaratan pengurangan kebisingan yang rendah;direkomendasikan untuk memprioritaskan pengembangan roda yang dioptimalkan secara akustik di Cina;Roda elastis dan roda penyerap suara harus dieksplorasi berdasarkan penelitian eksperimental untuk mengeksplorasi kelayakan popularitas dan aplikasi di negara saya.
