Detail produk:
|
Standar:: | AiSi, ASTM, bs, DIN, GB, JIS | Diameter Lubang Baut:: | 22mm 24mm, sebagai kebutuhan pelanggan |
---|---|---|---|
Nilai:: | Q235/55Q/U71Mn/75V/50Mn/45Mn | Panjang: | 6-12m |
Pengukur Rel:: | pengukur normal | Spesifikasi:: | 4kg/m, 8kg/m 12kg/m, 15kg/m, 18kg/m, 22kg/m, 24kg/M,38-60 |
Cahaya Tinggi: | QU100 Steel Crane Rail,QU120 Steel Crane Rail,ODM Steel Railroad Rail |

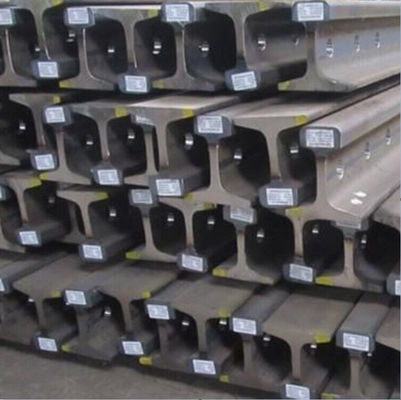

Pengenalan rel baja Crane QU120 QU100 qu80 standar B / T 5055-2014
Kingrail Terutama bergerak di bidang light rail, heavy rail, lifting rail, crane rail, rail, aksesoris rel, u71mn rail, 55q rail, 50kg rail, 24kg rail and U-shaped support steel, H-beam, T-beam, I-beam , baja sudut, baja alur dan profil lainnya.Spesifikasi light rail berkisar dari 8kg hingga 30kg, dan materialnya adalah 55Q/Q235;spesifikasi rel berat adalah dari 38kg hingga 60kg, dan materialnya adalah U71Mn / 50Mn;spesifikasi rel derek adalah QU70, QU80, QU100, QU120, dan bahannya adalah U71Mn/75V;100*100-900*300, materialnya adalah Q235B/Q345B, spesifikasi T-beam dari 50*50 hingga 450*300, dan materialnya adalah Q235B/Q345B.
Standar: DIN | Kelas: 900A | Rel Tinggi: 95mm | Lebar Bawah: 200mm |
Ketebalan Web: 60mm | Lebar Kepala: 100mm | Panjang: 10-12m | Tempat Asal: Tianjin China (Daratan) |
Nama Merek: SY | Nomor Model: A100 | Aplikasi: Rel Kereta Api | Berat: 74.3kg/m |
Sekunder Atau Tidak: Non-sekunder |
pembuatan rel baja Crane QU120 QU100 qu80 standar B / T 5055-2014
Rel terbuat dari baja mati dari peleburan perapian terbuka.
Sebuah proses produksi yang tidak menghasilkan bintik-bintik putih di rel harus digunakan.
Peralatan mekanis
Kekuatan tarik rel tidak kurang dari 90 kg/mm.
Kualitas PermukaandariGrade 900A Din536 A120 Steel Rail untuk Gantry Crane
Tidak boleh ada retakan, lipatan, bekas luka, gelembung dan inklusi pada permukaan rel.Lekukan, lubang dan goresan dengan kedalaman tidak lebih besar dari nilai deviasi negatif yang diijinkan dari ukuran rel dan garis rambut dengan kedalaman tidak lebih besar dari 1 mm diperbolehkan.
Tidak boleh ada retakan sisa, delaminasi dan lubang susut pada permukaan ujung rel.
Permukaan ujung rel harus dipotong lurus, dan kemiringan permukaan ujung tidak boleh melebihi 5 mm ke segala arah.Gerinda dengan panjang tidak kurang dari 4 mm harus dihilangkan.
Cacat permukaan rel diizinkan untuk dibersihkan secara longitudinal dengan sekop udara, dan kedalaman pembersihan (dihitung di satu sisi) tidak boleh lebih besar dari deviasi negatif yang diizinkan dari ukuran.
Cacat permukaan rel tidak diperbolehkan untuk diperbaiki atau diisi dengan pengelasan
Ukuran bagian rel QU100: tinggi rel: 150mm, lebar bawah: 150mm, lebar kepala: 100mm, tebal: 38mm, berat: 88,96kg/
Bahan rel QU100: bahan U71Mn, bahan 45Mn, bahan rel 50Mn
Standar rel QU100: YB/T5055-93
Panjang rel QU100: 12 meter/potongan, 12,5 meter/potongan
bentuk rel derek QU120 QU100 qu80 rel baja B/T 5055-2014 standar
Kelengkungan lateral rel tidak boleh lebih besar dari 1,5 mm per meter, dan kelengkungan total tidak boleh lebih besar dari 8 mm.
Kelengkungan total rel pada arah atas dan bawah tidak boleh melebihi 6 mm.
Ujung rel tidak boleh ditekuk lebih dari 1 mm dalam jarak 0,5 m.
Rel derek QU120 dibatasi oleh kapasitas peralatan pelurus.Tingkat kelengkungan ditentukan oleh pelanggan.
Torsi rel tidak boleh lebih besar dari 1/10 000 panjang penuh rel.
Asimetri penampang rel dan sumbu vertikal: bagian bawah rel tidak boleh lebih besar dari 2 mm, dan kepala rel tidak boleh lebih besar dari 0,6 mm.
Bagian bawah rel tidak boleh tersembunyi.Bagian tengah bawah rel tidak boleh menonjol lebih dari 0,5 mm dari kedua sisi.
bobot
Rel dikirim sesuai dengan berat teoritis.
