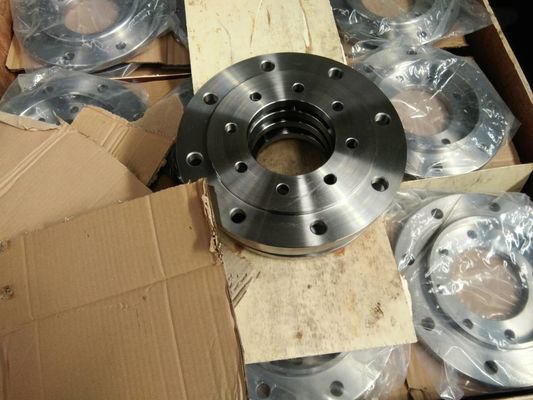

Flange Plat Stainless Steel Ditempa EN1092 DN150 PN16 ANSI Standar

Pengenalan Flange Plat Stainless Steel Ditempa EN1092 DN150 PN16 ANSI Standard

Flange, juga dikenal sebagai flange flange atau flange.Flensa adalah bagian yang saling berhubungan antara poros dan digunakan untuk sambungan antara ujung pipa;mereka juga digunakan sebagai flensa pada saluran masuk dan keluar peralatan untuk koneksi antara dua peralatan, seperti flensa peredam.Sambungan flensa atau sambungan flensa mengacu pada sambungan yang dapat dilepas di mana flensa, gasket, dan baut dihubungkan satu sama lain sebagai satu set struktur penyegelan gabungan.Flensa pipa mengacu pada flensa yang digunakan untuk pemipaan dalam instalasi pipa, dan yang digunakan pada peralatan mengacu pada flensa saluran masuk dan keluar peralatan.Ada lubang pada flensa, dan baut membuat kedua flensa terhubung erat.Flensa disegel dengan gasket.Flange dibagi menjadi sambungan berulir (thread connection) flange, welding flange dan clip flange.Flensa digunakan berpasangan, flensa kawat dapat digunakan untuk pipa bertekanan rendah, dan flensa yang dilas dapat digunakan untuk tekanan di atas empat kilogram.Tambahkan gasket di antara kedua flensa dan kencangkan dengan baut.Flensa tekanan yang berbeda memiliki ketebalan yang berbeda, dan mereka menggunakan baut yang berbeda.Ketika pompa dan katup dihubungkan ke pipa, bagian dari peralatan ini juga dibuat menjadi bentuk flensa yang sesuai, juga dikenal sebagai sambungan flensa.Setiap bagian sambungan yang dibaut di pinggiran dua bidang dan ditutup pada saat yang sama umumnya disebut "flange", seperti sambungan saluran ventilasi, bagian tersebut dapat disebut "bagian flensa".Tetapi sambungan ini hanya sebagian dari peralatan, seperti sambungan antara flensa dan pompa air, tidak mudah untuk menyebut pompa air "bagian flensa".Yang lebih kecil, seperti katup, bisa disebut "bagian flensa"

Klasifikasi
1. Menurut standar industri industri kimia (HG): flensa integral (IF), flensa ulir (Th), flensa las datar pelat (PL), flensa las pantat leher (WN), flensa las datar leher (SO), soket flensa las (SW), flensa longgar cincin las butt (PJ/SE), flensa longgar cincin las datar (PJ/RJ), penutup flensa lining (BL(S)), Penutup flensa (BL) [2] .
2. Menurut standar industri petrokimia (SH): flensa ulir (PT), flensa las butt (WN), flensa las datar (SO), flensa las soket (SW), flensa longgar (LJ), flensa penutup (tidak ditampilkan ).
3. Menurut standar industri mekanik (JB): flensa integral, flensa pengelasan butt, flensa las datar pelat, flensa cincin las butt, flensa longgar pelat cincin las datar, flens longgar pelat cincin flens, pelat cincin flensa flensa longgar, penutup flensa.
4. Menurut standar nasional (GB): flensa integral, flensa berulir, flensa las butt, flens las datar dengan leher, flensa las soket dengan leher, cincin las butt dengan flensa longgar leher, flens datar pelat Flange las, cincin las butt pelat flensa longgar, pelat cincin las datar flensa longgar, pelat cincin flensa flensa longgar, penutup flensa.
Bahan
WCB (baja karbon), LCB (baja karbon suhu rendah), LC3 (baja nikel 3,5%), WC5 (1,25% kromium 0,5% baja molibdenum), WC9 (kromium 2,25%), C5 (kromium 5% 0,5% molibdenum), C12 (9% chromium 1% molibdenum), CA6NM (4 (12% chromium steel), CA15 (4) (12% chromium), CF8M (316 stainless steel), CF8C (347 stainless steel), CF8 (304 stainless steel) , Baja Tahan Karat CF3 (304L), Baja Tahan Karat CF3M (316L), CN7M (Baja Paduan), M35-1 (Monel), N7M (Hastel Paduan B), CW6M (Hasta Nikel Paduan C), CY40 (Inconel) Tunggu.

Metode koneksi

Sambungan flensa adalah untuk memperbaiki dua pipa, alat kelengkapan pipa atau peralatan pada pelat flensa terlebih dahulu, menambahkan bantalan flensa di antara kedua pelat flensa, dan kencangkan bersama dengan baut untuk menyelesaikan sambungan.Beberapa perlengkapan dan peralatan pipa sudah memiliki flensa sendiri, yang juga merupakan sambungan flensa.Sambungan flange merupakan metode sambungan yang penting dalam konstruksi pipa.Sambungan flensa mudah digunakan dan dapat menahan tekanan yang lebih besar.Dalam perpipaan industri, di dalam rumah, diameter pipa kecil, dan tekanannya rendah, dan sambungan flensa tidak terlihat.Jika Anda berada di ruang ketel atau lokasi produksi, ada pipa dan peralatan bergelang di mana-mana.[1]
Menurut metode sambungan, jenis sambungan flensa dapat dibagi menjadi: flensa las datar pelat, flensa las datar dengan leher, flensa las pantat dengan leher, flensa las soket, flensa berulir, penutup flensa, cincin las pantat dengan leher Flensa longgar, cincin las datar flensa longgar, flensa wajah alur cincin dan penutup flensa, flensa datar berdiameter besar, flensa leher tinggi berdiameter besar, pelat buta delapan karakter, cincin las butt flensa longgar, dll.

menggunakan
Karena flange memiliki kinerja komprehensif yang baik, itu banyak digunakan dalam kimia, konstruksi, pasokan air, drainase, minyak bumi, industri ringan dan berat, pendinginan, sanitasi, pipa ledeng, proteksi kebakaran, tenaga listrik, aerospace, pembuatan kapal dan proyek dasar lainnya.
Kategori terkait
(1) Mengurangi flensa
Nama Produk: Flange Peredam
Parameter teknis: sesuai dengan standar nasional
Standar Kualitas: Diproduksi sesuai dengan standar relevan yang dirumuskan oleh negara
Spesifikasi Produk: DN15-DN2000

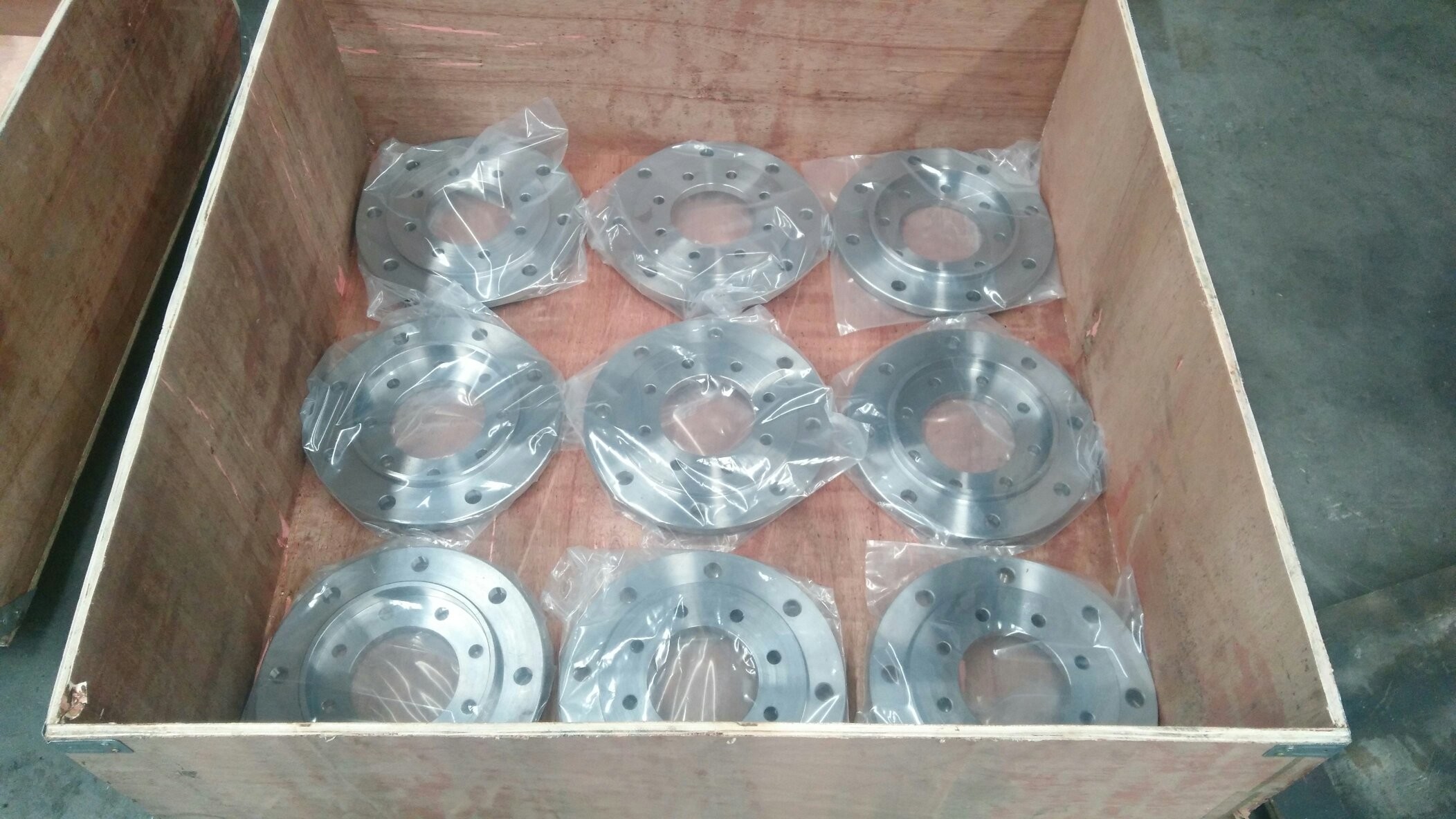

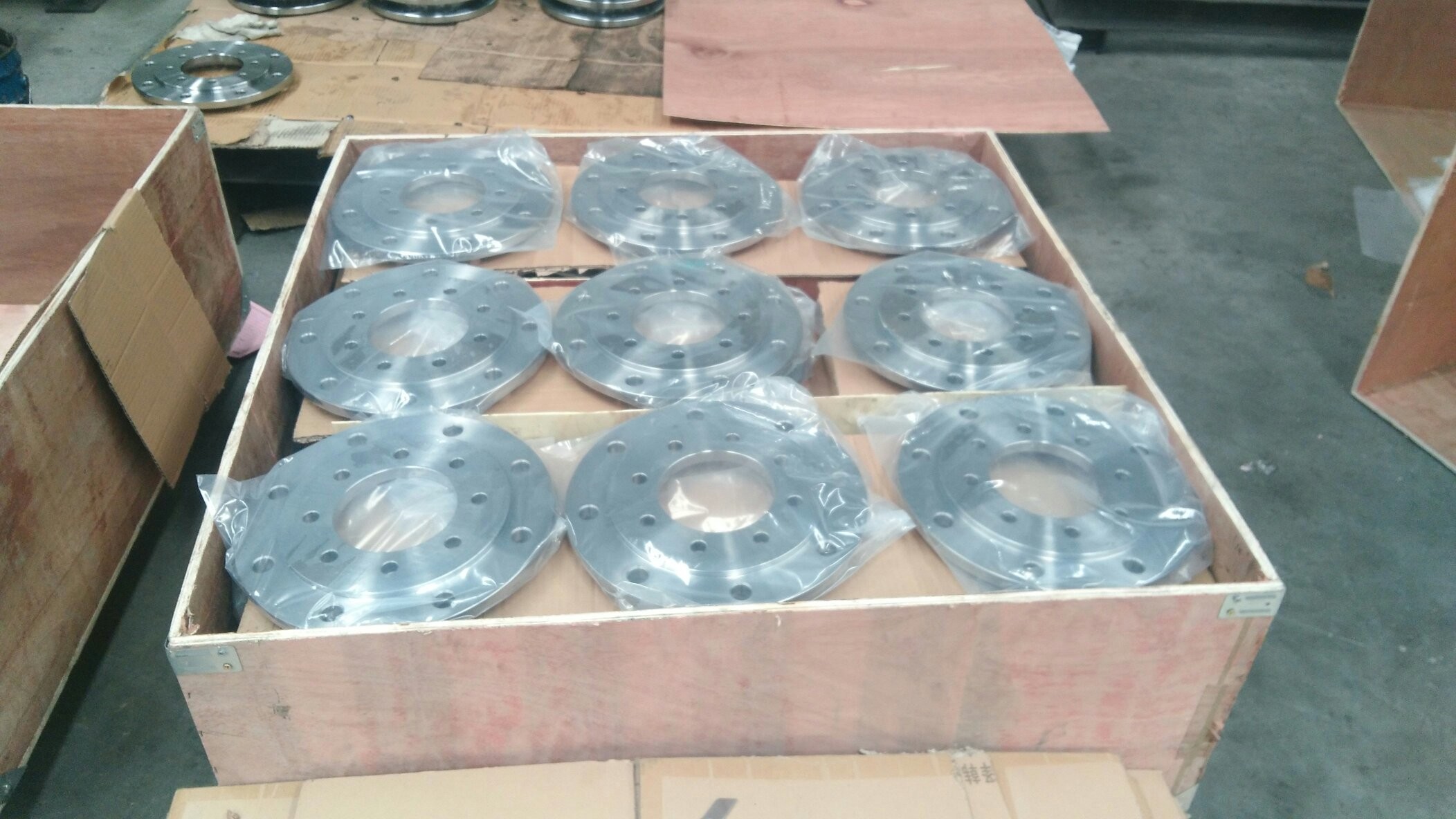

Kemasan produk: kotak kayu atau lainnya
Warna produk: warna metalik
Fitur produk: anti korosi, tahan asam dan alkali, umur panjang, dll., perhitungan harga yang wajar, permukaan halus, tahan asam dan alkali, tahan suhu tinggi, penampilan cantik, kinerja tekstur yang kuat.
Proses produksi: penempaan keseluruhan profesional, manufaktur penempaan, pemotongan pelat sedang, penggulungan pelat sedang, dll.
Metode pemrosesan: pembubutan bubut CNC presisi tinggi, finishing bubut biasa, las busur argon, dll.
Tekanan nominal sch5s, sch10s, sch20s, sch30s, sch40s, dll.
Standar manufaktur: standar nasional, standar Amerika, standar Rusia, standar Jepang, dll.
Bahan: 201, 304.316.316L.0Cr18Ni9.321.202, dll.
Aplikasi: Banyak digunakan dalam pemeliharaan air, tenaga listrik, pembangkit listrik, alat kelengkapan pipa, industri, bejana tekan, dll.
Metode koneksi: mur flensa, koneksi baut.
(2) Flensa baja tahan karat
Nama Produk: Flensa baja tahan karat
Spesifikasi: 1/2″～240″(10-6000)
Kelas tekanan: 0.6MPa ~ 32MPa, 150Lb ~ 2500Lb, PN0.25-PN42.0
Bahan: 304, 304L, 321, 316, 316L, 310S dan bahan lainnya
Standar Kementerian Industri Kimia: HG5010-52～HG5028-58, HGJ44-91～HGJ65-91, HG20592-2009 (seri PN), HG20615-2009 (seri Cals)
Aplikasi: boiler dan bejana tekan, minyak bumi, kimia, pembuatan kapal, farmasi, metalurgi, mesin, makanan, dan industri lainnya.
(3) Flensa bejana tekan
Nama Produk: Flensa Bejana Tekan
Spesifikasi: DN300~3000
Catatan Produk: Industri aplikasi flensa bejana tekan: HVAC, listrik, pasokan air gedung, alat kelengkapan bejana tekan, alat kelengkapan pipa tekanan.
Kategori Produk: Seri Flange
Industri aplikasi: HVAC, listrik, pasokan air bangunan, aksesori bejana tekan, aksesori pipa bertekanan.
Parameter teknis aplikasi
Seal Tekanan nominal PN, MPa (bar) 0.6 1.0 1.6 2.5 4.0 6.4
Permukaan cekung dan cembung (MFM) DN1300~3000 DN300~3000 DN400~2000 DN300~800
Permukaan lidah dan alur (TG) DN1300~3000 DN300~3000 DN300~3000 DN300~800
Pesawat penuh (FF) DN300~3000 DN300~3000 DN300~3000 DN300~800
(4) Flensa las datar
Flensa las datar termasuk flensa las datar pelat dan flensa las datar berleher.
Flange Las Plat Datar (PL)

Flensa las datar cocok untuk sambungan pipa baja dengan tekanan nominal tidak melebihi 2.5MPa.Permukaan penyegelan flensa las datar dapat dibuat menjadi tiga jenis: halus, cekung-cembung dan lidah-dan-alur.Penerapan flensa las datar halus adalah yang terbesar.Ini sebagian besar digunakan ketika kondisi sedang relatif ringan, seperti udara bertekanan rendah yang tidak dimurnikan dan air sirkulasi bertekanan rendah.

Flange Leher Las Datar (SO)
Ketinggian leher flensa las datar dengan leher lebih rendah, yang meningkatkan kekakuan dan daya dukung flensa.Dibandingkan dengan flensa pengelasan butt, beban kerja pengelasan besar, konsumsi batang las tinggi, dan tidak dapat menahan suhu tinggi dan tekanan tinggi, lentur berulang dan fluktuasi suhu, tetapi lebih nyaman untuk dipasang di lokasi, dan proses menampar dan menggosok lapisan las dapat dihilangkan, yang lebih populer.
(5) Pengelasan pantat dengan leher (WN)
Flensa Las Butt: Las flensa leher sering disebut sebagai flensa "poros tinggi".Tujuannya adalah untuk mentransfer tekanan ke perpipaan, sehingga mengurangi konsentrasi tegangan tinggi di dasar flensa.Las flensa leher adalah las butt desain terbaik yang menyediakan flensa karena nilai strukturalnya yang melekat.Namun, harganya relatif tinggi, karena proses produksi produk yang rumit.
Flensa Berulir (Ulir): Flensa berulir dihubungkan dengan ulir.Tetapi bagian tengah produk memiliki ukuran benang yang sesuai dengan tabung.Keuntungan utamanya adalah dapat dirakit tanpa menyolder.
Flensa Geser: Flensa geser memiliki poros yang lebih rendah karena pipa memasuki flensa tunggal sebelum pengelasan.Itu dilas di dalam dan di luar untuk memberikan kekuatan yang cukup untuk mencegah kebocoran.
Lap Flange: Lap Flange sebenarnya adalah sliding flange yang sama persis, kecuali radius antara lubang dan flange race.Jari-jari perlu memiliki flensa untuk mengakomodasi ujung rintisan putaran.Biasanya, lap flensa dan lap stub berpasangan bersama di akhir sistem perakitan.
Flensa las soket adalah flens geser yang serupa, kecuali memiliki ukuran lubang dan lubang penghitung.Pencocokan lubang penghitung dengan pipa memungkinkan pipa dimasukkan ke dalam flensa yang mirip dengan flensa geser.Diameter lubang yang lebih kecil sama dengan ID untuk mencocokkan pipa yang sama.Pengekangan adalah lubang built-in yang berfungsi sebagai selongsong bahu yang dirancang untuk perpipaan agar tetap di bagian bawah.Ini menghilangkan pembatasan aliran saat menggunakan flensa las soket.
(6) Flensa las soket (SW)
Flensa Pengelasan Soket

Bentuk permukaan penyegelan: permukaan terangkat (RF), permukaan cekung-cembung (MFM), permukaan lidah dan alur (TG), permukaan sambungan cincin (RJ)
Bahan: Baja Karbon: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65 ,F70;
Baja Paduan: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ, 35CrMoV, 45CrMo, dll.
Standar manufaktur: ANSI B16.5, GB/T9117.1-2000—GB/T9117.4-200, dll.
(7) Flensa berulir (TH)
Diameter nominal flensa berulir: DN8 ~ DN100 Tekanan kerja: 1,0 ~ 2,5 (MPa) Bahan flensa berulir pelat: baja tahan karat, baja karbon, baja paduan.
Aplikasi flens berulir: cocok untuk penguncian dan penyegelan ulir pipa industri dan sipil seperti proteksi kebakaran, gas, air panas dan dingin, AC, pipa tekanan udara, pipa minyak, instrumen, pipa hidrolik, dll.
Penutup flensa (BL)
Penutup flensa, juga dikenal sebagai flensa buta, adalah flensa tanpa lubang di tengahnya, yang digunakan untuk menutup sumbat pipa.Ada banyak jenis permukaan penyegelan, termasuk permukaan datar, permukaan cembung, permukaan cekung-cembung, permukaan lidah dan alur, dan permukaan sambungan cincin.
Permukaan penyegelan: permukaan datar (FF), permukaan terangkat (RF), permukaan cekung dan cembung (MFM), permukaan lidah dan alur (TG), permukaan sambungan cincin (RJ)
Bahan produksi:
Baja Karbon: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70 ;
Baja Tahan Karat: ASTM A182 F304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;
Baja Paduan: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ.
(8) Flensa longgar
Cincin las pantat leher flensa longgar
Cincin las butt flange lengan longgar flensa leher lengan longgar, cincin las butt flens pelat lengan longgar, cincin las datar flens pelat lengan longgar, pelat guling flens lengan longgar, selain untuk memenuhi kebutuhan penguncian setelah pemasangan, Ada lubang di batang , lubang ini dapat mencegah baut mengendur saat terkena getaran.Beberapa baut flensa dengan batang yang dipoles tidak berulir harus tipis, yang disebut baut flensa batang tipis.Baut flensa jenis ini kondusif untuk koneksi gaya variabel.Ada baut kekuatan tinggi khusus pada struktur baja, kepala akan lebih besar, dan ukurannya juga akan berubah.
Flensa Longgar Cincin Las Datar (PJ/SE)
Flensa lengan longgar cincin las datar adalah flensa bergerak, yang umumnya dicocokkan dengan suplai air dan aksesori drainase (paling umum pada sambungan ekspansi).Pipa dan peralatan dihubungkan dengan baut.Tujuan menggunakan flange lengan longgar cincin las datar umumnya untuk menghemat bahan.Strukturnya terbagi menjadi dua bagian.Salah satu ujung bagian pipa dihubungkan ke pipa, dan ujung lainnya dibuat menjadi flensa, dan bagian flensa dilengketkan pada flensa.Pelat flensa terbuat dari bahan bermutu rendah, dan bagian pipa terbuat dari bahan yang sama dengan pipa, sehingga menghemat bahan.
Flensa longgar cincin las datar:
1. Hemat biaya.Ketika bahan pipa khusus dan mahal, biaya pengelasan flensa dari bahan yang sama tinggi.
2. Tidak nyaman untuk pengelasan atau pemrosesan atau membutuhkan kekuatan tinggi.Seperti pipa plastik, pipa baja kaca dan sejenisnya.
3. Mudah dibangun.Misalnya, tidak mudah untuk menyejajarkan lubang baut flensa selama penyambungan atau untuk mencegah lubang baut flensa peralatan berubah di kemudian hari.
Kerugian dari flensa longgar cincin las datar:
1. Tekanan rendah.
2. Kekuatan cincin las rendah (terutama ketika ketebalannya di bawah 3mm)
Standar produksi flensa longgar cincin las datar:
Standar nasional: GB/T9112-2000 (GB9113·1-2000～GB9123?4-2000)
Standar Amerika: ANSI B16.5 Kelas150, 300, 600, 900, 1500 (WN, SO, BL, TH, LJ, SW)
Standar Jepang: JIS 5K, 10K, 16K, 20K (PL, SO, BL, WN, TH, SW)
Standar Jerman: DIN2573, 2572, 2631, 2576, 2632, 2633, 2543, 2634, 2545 (PL, SO, WN, BL, TH)
Standar Kementerian Industri Kimia: HG5010-52～HG5028-58, HGJ44-91～HGJ65-91
Standar flange: HG20592-2009 (seri PN) HG20615-2009 (seri Cals)
Standar Departemen Mekanik: JB81-59～JB86-59, JB/T74-1994, JB/T79-94～JB/T86-94
Standar bejana tekan: NB/T47020-2012～NB/T47027-2012, JB1157-82～JB1160-82 B16.47A/B B16.39 B16.48
Flensa muka alur cincin dan penutup flensa

Papan buta
Cincin las butt flange longgar 6
Flensa putar
Flensa jangkar
Pengelasan / Cladding Flange
Nomor standar flensa baja las putaran laut: Standar ini berlaku untuk produk kelautan dan produk teknik kelautan.Bahan utama adalah: baja karbon, baja paduan, baja suhu rendah, baja tahan karat.

Perangkat Pengujian dan Inspeksi Utama
