Pelat Ikan Kereta Api Baja Untuk Rel Panduan Tipe T Dengan 4 Lubang 6 Lubang

Pelat Ikan Kereta Api Baja Untuk Rel Panduan Tipe T Dengan 4 Lubang 6 Lubang
Steel Railway Fish Plates For T Type Guide Rail With 4 Holes 6 Holes
Pelat Ikan Kereta Api Baja Untuk Rel Panduan Tipe T Dengan 4 Lubang 6 Lubang Pelat Ikan Kereta Api Baja Untuk Rel Panduan Tipe T Dengan 4 Lubang 6 Lubang Pelat Ikan Kereta Api Baja Untuk Rel Panduan Tipe T Dengan 4 Lubang 6 Lubang Pelat Ikan Kereta Api Baja Untuk Rel Panduan Tipe T Dengan 4 Lubang 6 Lubang Pelat Ikan Kereta Api Baja Untuk Rel Panduan Tipe T Dengan 4 Lubang 6 Lubang Pelat Ikan Kereta Api Baja Untuk Rel Panduan Tipe T Dengan 4 Lubang 6 Lubang

Gambar besar :  Pelat Ikan Kereta Api Baja Untuk Rel Panduan Tipe T Dengan 4 Lubang 6 Lubang

Detail produk:
Tempat asal: CINA
Nama merek: kingrail
Sertifikasi: CB, CE, EMC, RoHS SABER
Nomor model: UIC60
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: bisa dinegosiasikan
Harga: Negotiable
Kemasan rincian: paket standar ekspor, atau sesuai permintaan pelanggan
Waktu pengiriman: 1-30 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 1800000 Ton per tahun

Pelat Ikan Kereta Api Baja Untuk Rel Panduan Tipe T Dengan 4 Lubang 6 Lubang

Deskripsi
Produk: Pelat Ikan Kereta Api untuk Pengikatan Rel Baja Standar: Uic, Arema, ASTM, BS, Tb
Spesifikasi (Kg/M):: 38KG.43KG.50KG.60KG.QU70.QU80.QU100.QU120 Lubang: 4, 6 lubang
Penggunaan: untuk menyambungkan rel ringan, rel berat Barang: Jalur kereta api baja karbon
Nama: Pelat Ikan Baja Kelas Atas di Jalur Kereta Api Pelat Ikan Standar untuk Lift Lift T Type Guide Rail Kemasan: pada Palet atau Kemasan Layak Laut.
Cahaya Tinggi:

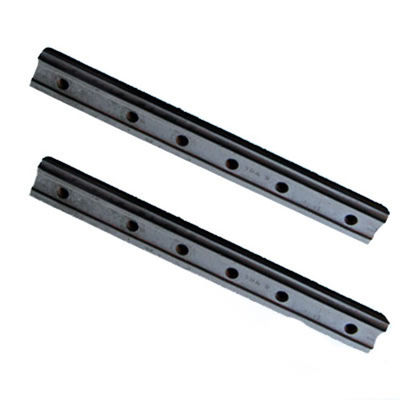

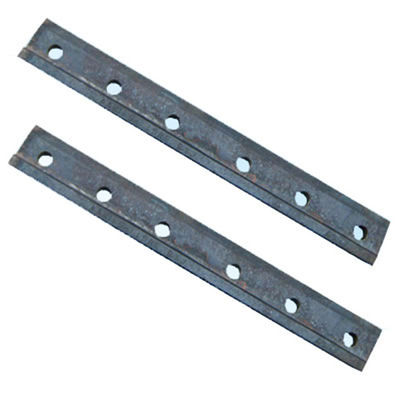

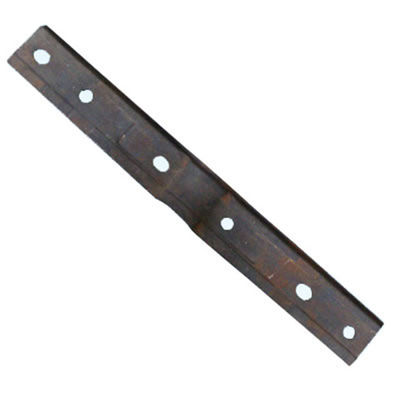

Pelat Ikan Kereta Api 6 Lubang

,

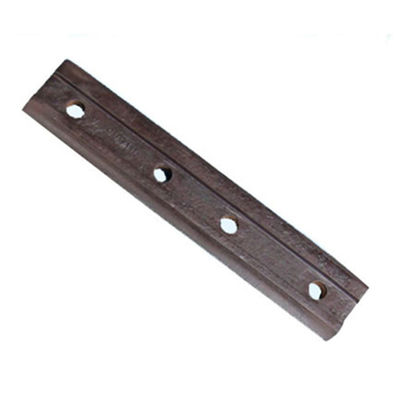

Pelat Ikan Kereta Api 4 Lubang

,

Pelat Ikan Baja Rel Panduan

Pelat Ikan Kereta Api Baja Untuk Rel Panduan Tipe T Dengan 4 Lubang 6 Lubang



pengantar

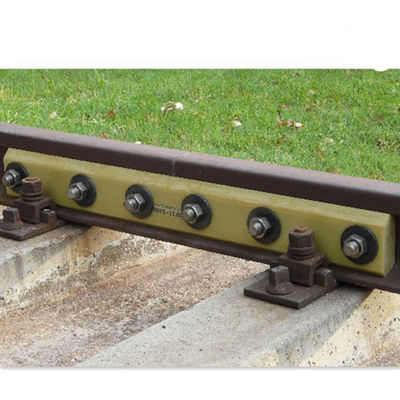

Belat ekor ikan (track joint splint) umumnya dikenal sebagai belat, juga disebut pelat ekor ikan, yang memainkan peran penghubung pada sambungan lintasan.Dibagi menjadi light rail, heavy rail dan lift rail.Pelat ikan adalah pengikat penghubung yang digunakan untuk koneksi antara trek dan trek.



Model piring ikan dapat dibagi menjadi 8kg, 9kg, 12kg, 15kg, 18kg, 22kg, 24kg, 30kg, 38kg, 43kg, 50kg, 60kg, 75kg sesuai dengan rel.


Pelat ikan rel ringan memiliki 8KG.9KG.12KG.15KG.18KG.22KG.24KG.30KG.Fishplate rel ringan berinsulasi juga dikenal sebagai belat jalan.
pelat ikan rel berat memiliki 38KG.43KG.50KG.60KG.QU70.QU80.QU100.QU120 juga dikenal sebagai belat sambungan miring rel pengangkat.


Kualitas penampilan piring ikan:

(1) Rel setelah menggelinding harus lurus dan tidak mengalami tekukan dan puntir yang berarti.Untuk pembengkokan dan torsi lokal dari rel ringan dan berat dan jumlah koreksinya, kemiringan permukaan ujung rel tidak boleh melebihi standar.

(2) Permukaan rel harus bersih dan halus, dan tidak boleh ada cacat seperti retak, kerak atau goresan;permukaan ujung tidak boleh memiliki tanda susut dan interlayers.Luasnya cacat dan besaran geometris yang diperbolehkan untuk keseluruhan permukaan rel ringan dan berat tidak boleh melebihi standar.
Bahan pelat ikan: baja tempa



Pelat Ikan Kereta Api Baja Untuk Rel Panduan Tipe T Dengan 4 Lubang 6 Lubang 0

Parameter DariPelat Ikan Kereta Api Baja Untuk Rel Panduan Tipe T Dengan 4 Lubang 6 Lubang

Spesifikasi: Piring ikan ini dapat diterapkan pada Rel Ringan, Rel Berat, dan Rel Derek.Juga dapat menghasilkan sesuai dengan gambar pelanggan.



Piring Ikan Standar Inggris

Jenis

Standar

Bahan

BS75R
BS47-1 EROPA
KELAS 700

BS80A

BS90A

BS100A

BS113A

Piring Ikan Standar GB/TB

Jenis

Standar

Bahan

43kg
TB/T 2345-2008 B7

50kg

60kg

75kg


Piring Ikan Standar JIS

Jenis

Standar

Bahan

37A
JIS E 1102-2001 SS 490
S20C

50N

CR73

CR100

BS113A

Piring Ikan Standar AREMA 2007

Jenis

Standar

Bahan

T-Rel
AREMA 2007 AREMA GRADE/STEEL GRADE55#

100lb.ASCE

115RE

132RE

136RE

Piring Ikan Standar Rel Derek

Jenis

Standar

Bahan

104lb.CR
TB/T 2345-2008 B7

105lb.CR

135lb.CR

171lb.CR

1751b.CR

Panjang standar: lubang bor 914.4mm atau meninju, empat lubang atau enam lubang.





Pelat Ikan Kereta Api Baja Untuk Rel Panduan Tipe T Dengan 4 Lubang 6 Lubang


Setiap aplikasi rel berbeda dan harus direkayasa untuk memaksimalkan efisiensi dan masa pakai, oleh karena itu pemilihan rel yang tepat sangat penting untuk mencapai tujuan ini.

Jenis C B SEBUAH D Berat (kg/m) Standar
P18 40 80 90 10 18.06 YB222-63
P24 51 92 107 10.9 24.46 YB222-63
P22 50.8 93.66 93.66 10.72 22.3 GB11264-89
P30 60.33 107,95 107,95 12.3 30.1 GB11264-89
P38 68 114 134 13 38.72 GB183-63
P43 70 114 140 14.5 44,65 GB183-63
P50 70 132 152 15.5 51.51 GB 183-63
QU70 70 120 120 28 52.8 GB3426-82
QU80 80 130 130 32 63.69 GB3426-82
QU100 100 150 150 38 88,96 GB3426-82
QU120 120 170 170 44 118,1 GB3426-82


Model S
(mm)
S1
(mm)
S2
(mm)
S3
(mm)
S4
(mm)
S5
(mm)
Ukuran Rel
FP-24 400 29 98 137 98 - P18/ P22/ P24
FP-30 490 36 128 127 128 - P30
FP-38 790 65 160 110 120 - P38/ P43
FP-80 500 52.5 121 138.5 120 43 QU70/ QU80



Selain itu, perlu disebutkan bahwa beberapa pelat ikan tujuan khusus atau digunakan untuk bagian khusus, seperti pelat ikan berbentuk khusus, pelat ikan fork-toe atau pelat ikan yang digunakan di terowongan, karena keadaan tegangan yang lebih kompleks, Pemeliharaan lebih sulit, dan itu sering dipengaruhi oleh beberapa udara korosif, sehingga tingkat kegagalan seringkali lebih tinggi daripada pelat ikan biasa, dan kerusakan pada tali juga lebih besar, jadi harus cukup diperhatikan



Garansi seumur hidup
Menurut proses pembentukan retakan dan perluasan pelat ikan, dan dari statistik kasar kami tentang pelat ikan yang gagal, kegagalan awal yang disebabkan oleh bahan menyumbang proporsi yang cukup besar, terutama peningkatan kerapuhan bahan yang disebabkan oleh butiran kasar atau kristal campuran yang parah. .Kasus.Selain itu, dekarburisasi permukaan bahan juga harus cukup diperhatikan.Oleh karena itu, produksi fishplate harus dilakukan secara ketat sesuai dengan proses produksi dan sistem perlakuan panas yang ditentukan, dan pada saat yang sama, pemeriksaan kualitas harus dilakukan untuk mengurangi kegagalan awal yang disebabkan oleh material.Selain itu, dari sudut pandang kondisi penggunaan piring ikan yang kompleks, memastikan kualitas produksinya juga merupakan salah satu langkah keamanan yang paling efektif.



Pelat Ikan Kereta Api Baja Untuk Rel Panduan Tipe T Dengan 4 Lubang 6 Lubang 1

Produk suku cadang kereta api yang dapat kami sediakan:

1, Rail Spike Series: Rail Screw Spike, Rail Dog Spike, Rail Elastic Spike dll.

2, Track Bolt series: Track Bolt, Segment Bolt, Metro Bolt, Tunnel Bolt, Hex Bolt, Square Bolt, Turnout Bolt, Fishtail Bolt, T bolt dll

3, seri Klip Rel: Klip rel Nabla, Klip rel Elastis, Klem Ketegangan rel SKL, Klip rel O, Klip Kunci Gauge dll

4, seri Rel Baja: Rel Kereta Api, Rel Derek, Rel Pertambangan, Rel Di Atas Kepala, dll

5, Seri roda rel baja: Roda Kereta, Roda Derek, roda kendaraan Hi-rel, dll

6, Bahan dan aksesoris lainnya: Insulator Pengukur Rel, Bantalan karet rel, Pelat ikan rel, Kacang, Dowel Plastik rel, Pelat pengikat rel, Mesin Cuci Pegas, Mesin Cuci Datar, Sisipan Besi Cor, Anti Creeper, Batang Pengukur rel dll.



Kami juga membuat pengencang rel untuk rel derek dan rel pemandu elevator, serta produk terkait lainnya.Kami memproduksi sesuai dengan GB/TB (standar nasional Cina dan standar perkeretaapian), AREA, UIC, BS, DIN, ASTM, dan standar AS.

Produk kami terutama dibuat melalui penempaan panas.

Benang paku sekrup rel dibuat dengan rolling panas dengan mesin threading khusus.

Kami memproduksi benang metrik, benang BS, BSW, TR, atau benang bulat.

Baut kekuatan tinggi kami hadir dalam spesifikasi yang berbeda dari Kelas 4.8, 4.6, 5.6, 5.8, 6.8, 8.8, 10.9, dan 12.9.Berbagai pengikat non-standar juga tersedia.Kami dapat menyesuaikan produk kami menggunakan gambar atau sampel pelanggan juga.

Pelat Ikan Kereta Api Baja Untuk Rel Panduan Tipe T Dengan 4 Lubang 6 Lubang 2
Mengapa memilih kami:

1. Perusahaan berada pada posisi terdepan di industri dan telah memperoleh sertifikasi sistem mutu SGS-ISO9001: 2008 dan sertifikasi CRCC.Kualitas terjamin.

2. Kami memiliki 8 staf penjualan profesional dan lebih dari 60 insinyur profesional.Dapat memberikan saran dan kutipan profesional dan cepat untuk produk khusus kereta api Anda

3. Ma′anshan adalah kota pelabuhan.Kami dapat menyediakan Anda dengan layanan pengiriman yang lebih cepat

4. 20 tahun pengalaman produksi dan penjualan.Tangani semua jenis masalah purna jual untuk Anda tepat waktu.





Kingrail menyediakan berbagai produk kereta api:

suku cadang gerbong: roda, gandar, bantalan, poros, suku cadang bogie, produk penempaan dan pengecoran

bahan jalur rel: fisplate, rel baja dan aksesori, pelat pengikat, klip, baut dan mur, dll



Baik pesanan kecil maupun besar dipersilakan!





Pelat Ikan Kereta Api Baja Untuk Rel Panduan Tipe T Dengan 4 Lubang 6 Lubang 3
