Detail produk:
|
| Produk: | Pelat Ikan Kereta Api untuk Pengikatan Rel Baja | Standar: | Uic, Arema, ASTM, BS, Tb |
|---|---|---|---|
| Spesifikasi (Kg/M):: | 8KG.9KG.12KG.15KG.18KG.22KG.24KG.30KG | Lubang: | 4, 6 lubang |
| Penggunaan: | untuk menyambungkan rel ringan | Barang: | Jalur kereta api baja karbon |
| Nama: | Rel Pengikat Baja Karbon Rel Kereta Api Pelat Ikan Baja Track Joint Fishplate Railway Supplies Faste | Kemasan: | pada Palet atau Kemasan Layak Laut. |
| Cahaya Tinggi: | Piring Ikan Kereta Api 22kg,Piring Ikan Rel Arema,Piring Ikan Kereta Api 18kg |
||

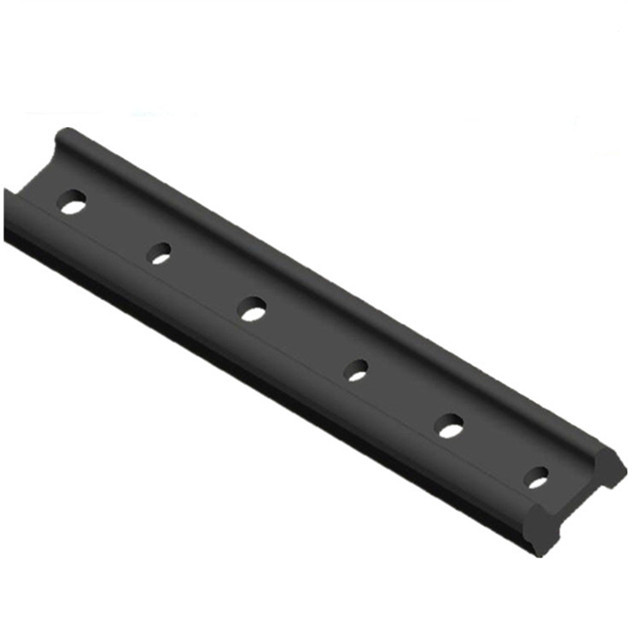

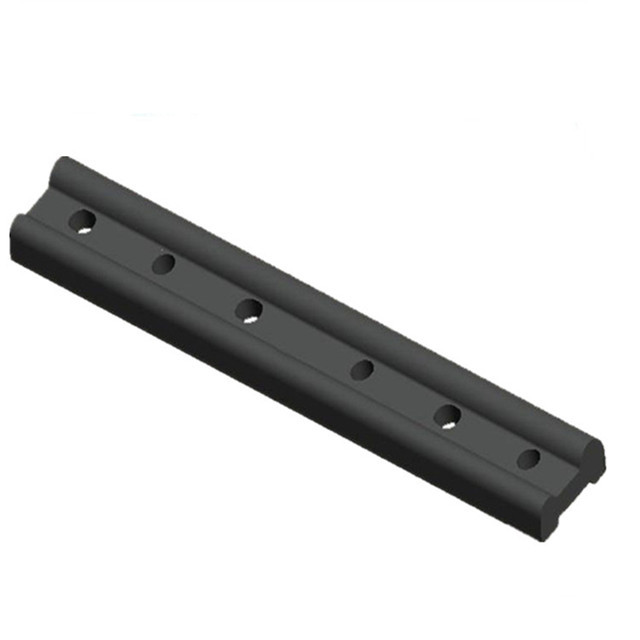

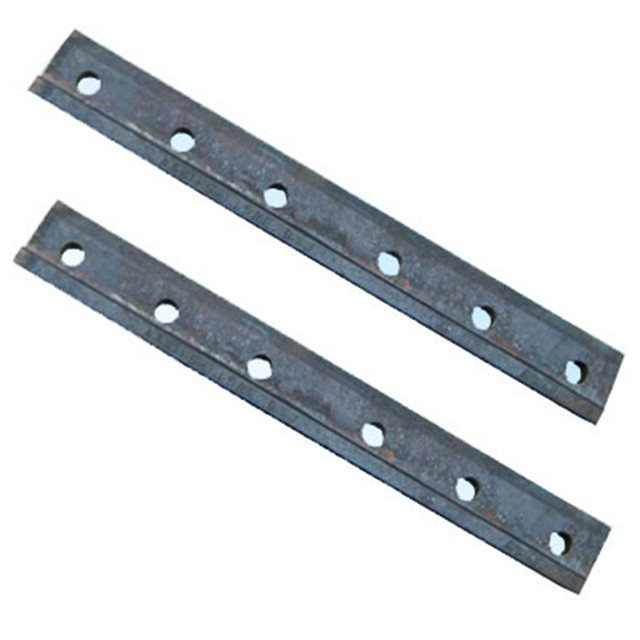

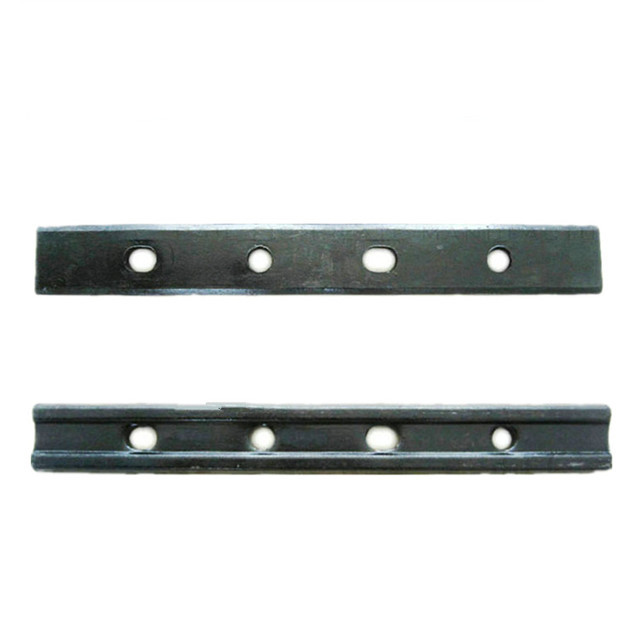

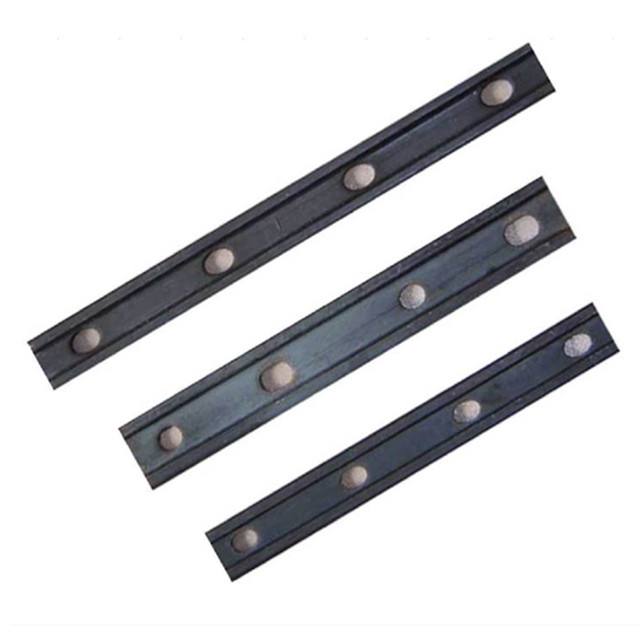

Pelat Ikan Bahan Baja Karbon Rel Kereta Api 15kg 18kg 22kg Berat Standar Arema
Setiap aplikasi rel berbeda dan harus direkayasa untuk memaksimalkan efisiensi dan masa pakai, oleh karena itu pemilihan rel yang tepat sangat penting untuk mencapai tujuan ini.
| Jenis | C | B | SEBUAH | D | Berat (kg/m) | Standar |
| P18 | 40 | 80 | 90 | 10 | 18.06 | YB222-63 |
| P24 | 51 | 92 | 107 | 10.9 | 24.46 | YB222-63 |
| P22 | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | GB11264-89 |
| P30 | 60.33 | 107,95 | 107,95 | 12.3 | 30.1 | GB11264-89 |
| P38 | 68 | 114 | 134 | 13 | 38.72 | GB183-63 |
| P43 | 70 | 114 | 140 | 14.5 | 44,65 | GB183-63 |
| P50 | 70 | 132 | 152 | 15.5 | 51.51 | GB 183-63 |
| QU70 | 70 | 120 | 120 | 28 | 52.8 | GB3426-82 |
| QU80 | 80 | 130 | 130 | 32 | 63.69 | GB3426-82 |
| QU100 | 100 | 150 | 150 | 38 | 88,96 | GB3426-82 |
| QU120 | 120 | 170 | 170 | 44 | 118,1 | GB3426-82 |
| Model | S (mm) |
S1 (mm) |
S2 (mm) |
S3 (mm) |
S4 (mm) |
S5 (mm) |
Ukuran Rel |
| FP-24 | 400 | 29 | 98 | 137 | 98 | - | P18/ P22/ P24 |
| FP-30 | 490 | 36 | 128 | 127 | 128 | - | P30 |
| FP-38 | 790 | 65 | 160 | 110 | 120 | - | P38/ P43 |
| FP-80 | 500 | 52.5 | 121 | 138.5 | 120 | 43 | QU70/ QU80 |
Selain itu, perlu disebutkan bahwa beberapa pelat ikan tujuan khusus atau digunakan untuk bagian khusus, seperti pelat ikan berbentuk khusus, pelat ikan fork-toe atau pelat ikan yang digunakan di terowongan, karena keadaan tegangan yang lebih kompleks, Pemeliharaan lebih sulit, dan itu sering dipengaruhi oleh beberapa udara korosif, sehingga tingkat kegagalan seringkali lebih tinggi daripada pelat ikan biasa, dan kerusakan pada tali juga lebih besar, jadi harus cukup diperhatikan
pengantar
Belat ekor ikan (track joint splint) umumnya dikenal sebagai belat, juga disebut pelat ekor ikan, yang memainkan peran penghubung pada sambungan lintasan.Dibagi menjadi light rail, heavy rail dan lift rail.Pelat ikan adalah pengikat penghubung yang digunakan untuk koneksi antara trek dan trek.
Model piring ikan dapat dibagi menjadi 8kg, 9kg, 12kg, 15kg, 18kg, 22kg, 24kg, 30kg, 38kg, 43kg, 50kg, 60kg, 75kg sesuai dengan rel.
Pelat ikan rel ringan memiliki 8KG.9KG.12KG.15KG.18KG.22KG.24KG.30KG.Fishplate rel ringan berinsulasi juga dikenal sebagai belat jalan.
pelat ikan rel berat memiliki 38KG.43KG.50KG.60KG.QU70.QU80.QU100.QU120 juga dikenal sebagai belat sambungan miring rel pengangkat.
Kualitas penampilan piring ikan:
(1) Rel setelah menggelinding harus lurus dan tidak mengalami tekukan dan puntir yang berarti.Untuk pembengkokan dan torsi lokal dari rel ringan dan berat dan jumlah koreksinya, kemiringan permukaan ujung rel tidak boleh melebihi standar.
(2) Permukaan rel harus bersih dan halus, dan tidak boleh ada cacat seperti retak, kerak atau goresan;permukaan ujung tidak boleh memiliki tanda susut dan interlayers.Luasnya cacat dan besaran geometris yang diperbolehkan untuk keseluruhan permukaan rel ringan dan berat tidak boleh melebihi standar.
Bahan pelat ikan: baja tempa
Spesifikasi: Piring ikan ini dapat diterapkan pada Rel Ringan, Rel Berat, dan Rel Derek.Juga dapat menghasilkan sesuai dengan gambar pelanggan.
Piring Ikan Standar Inggris |
||
Jenis |
Standar |
Bahan |
BS75R |
BS47-1 | EROPA KELAS 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
Piring Ikan Standar GB/TB |
||
Jenis |
Standar |
Bahan |
43kg |
TB/T 2345-2008 | B7 |
50kg |
||
60kg |
||
75kg |
||
Piring Ikan Standar JIS |
||
Jenis |
Standar |
Bahan |
37A |
JIS E 1102-2001 | SS 490 S20C |
50N |
||
CR73 |
||
CR100 |
||
BS113A |
||
Piring Ikan Standar AREMA 2007 |
||
Jenis |
Standar |
Bahan |
T-Rel |
AREMA 2007 | AREMA GRADE/STEEL GRADE55# |
100lb.ASCE |
||
115RE |
||
132RE |
||
136RE |
||
Piring Ikan Standar Rel Derek |
||
Jenis |
Standar |
Bahan |
104lb.CR |
TB/T 2345-2008 | B7 |
105lb.CR |
||
135lb.CR |
||
171lb.CR |
||
1751b.CR |
||
Panjang standar: lubang bor 914.4mm atau meninju, empat lubang atau enam lubang. |
||
Pelat Ikan Bahan Baja Karbon Rel Kereta Api 15kg 18kg 22kg Berat Standar Arema
Produk suku cadang kereta api yang dapat kami sediakan:
1, Rail Spike Series: Rail Screw Spike, Rail Dog Spike, Rail Elastic Spike dll.
2, Track Bolt series: Track Bolt, Segment Bolt, Metro Bolt, Tunnel Bolt, Hex Bolt, Square Bolt, Turnout Bolt, Fishtail Bolt, T bolt dll
3, seri Klip Rel: Klip rel Nabla, Klip rel Elastis, Klem Ketegangan rel SKL, Klip rel O, Klip Kunci Gauge dll
4, seri Rel Baja: Rel Kereta Api, Rel Derek, Rel Pertambangan, Rel Di Atas Kepala, dll
5, Seri roda rel baja: Roda Kereta, Roda Derek, roda kendaraan Hi-rel, dll
6, Bahan dan aksesoris lainnya: Insulator Pengukur Rel, Bantalan karet rel, Pelat ikan rel, Kacang, Dowel Plastik rel, Pelat pengikat rel, Mesin Cuci Pegas, Mesin Cuci Datar, Sisipan Besi Cor, Anti Creeper, Batang Pengukur rel dll.
Kami juga membuat pengencang rel untuk rel derek dan rel pemandu elevator, serta produk terkait lainnya.Kami memproduksi sesuai dengan GB/TB (standar nasional Cina dan standar perkeretaapian), AREA, UIC, BS, DIN, ASTM, dan standar AS.
Produk kami terutama dibuat melalui penempaan panas.
Benang paku sekrup rel dibuat dengan rolling panas dengan mesin threading khusus.
Kami memproduksi benang metrik, benang BS, BSW, TR, atau benang bulat.
Baut kekuatan tinggi kami hadir dalam spesifikasi yang berbeda dari Kelas 4.8, 4.6, 5.6, 5.8, 6.8, 8.8, 10.9, dan 12.9.Berbagai pengikat non-standar juga tersedia.Kami dapat menyesuaikan produk kami menggunakan gambar atau sampel pelanggan juga.
Mengapa memilih kami:
1. Perusahaan berada pada posisi terdepan di industri dan telah memperoleh sertifikasi sistem mutu SGS-ISO9001: 2008 dan sertifikasi CRCC.Kualitas terjamin.
2. Kami memiliki 8 staf penjualan profesional dan lebih dari 60 insinyur profesional.Dapat memberikan saran dan kutipan profesional dan cepat untuk produk khusus kereta api Anda
3. Ma′anshan adalah kota pelabuhan.Kami dapat menyediakan Anda dengan layanan pengiriman yang lebih cepat
4. 20 tahun pengalaman produksi dan penjualan.Tangani semua jenis masalah purna jual untuk Anda tepat waktu.
Kingrail menyediakan berbagai produk kereta api:
suku cadang gerbong: roda, gandar, bantalan, poros, suku cadang bogie, produk penempaan dan pengecoran
bahan jalur rel: fisplate, rel baja dan aksesori, pelat pengikat, klip, baut dan mur, dll
Baik pesanan kecil maupun besar dipersilakan!
