Pelat Ikan Kereta Api Standar Internasional 8KG 9KG 12KG Spesifikasi

Pelat Ikan Kereta Api Standar Internasional 8KG 9KG 12KG Spesifikasi
International Standard Railway Fish Plates 8KG 9KG 12KG Specification
Pelat Ikan Kereta Api Standar Internasional 8KG 9KG 12KG Spesifikasi Pelat Ikan Kereta Api Standar Internasional 8KG 9KG 12KG Spesifikasi Pelat Ikan Kereta Api Standar Internasional 8KG 9KG 12KG Spesifikasi Pelat Ikan Kereta Api Standar Internasional 8KG 9KG 12KG Spesifikasi Pelat Ikan Kereta Api Standar Internasional 8KG 9KG 12KG Spesifikasi Pelat Ikan Kereta Api Standar Internasional 8KG 9KG 12KG Spesifikasi

Gambar besar :  Pelat Ikan Kereta Api Standar Internasional 8KG 9KG 12KG Spesifikasi

Detail produk:
Tempat asal: CINA
Nama merek: kingrail
Sertifikasi: CB, CE, EMC, RoHS SABER
Nomor model: UIC60
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: bisa dinegosiasikan
Harga: Negotiable
Kemasan rincian: paket standar ekspor, atau sesuai permintaan pelanggan
Waktu pengiriman: 1-30 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 1800000 Ton per tahun

Pelat Ikan Kereta Api Standar Internasional 8KG 9KG 12KG Spesifikasi

Deskripsi
Produk: Pelat Ikan Kereta Api untuk Pengikatan Rel Baja Standar: Uic, Arema, ASTM, BS, Tb
Spesifikasi (Kg/M):: 8KG.9KG.12KG.15KG.18KG.22KG.24KG.30KG Lubang: 4, 6 lubang
Penggunaan: untuk menyambungkan rel ringan Barang: Jalur kereta api baja karbon
Nama: Standar Internasional 4/6 Lubang Rel Fishplate Fishplates/Joint Bar for Railways for light rail Kemasan: pada Palet atau Kemasan Layak Laut.
Cahaya Tinggi:

Pelat Ikan Kereta Api 8KG

,

Pelat Ikan Kereta Api 9KG

,

Pelat Ikan 12KG Kereta Api

Pelat Ikan Kereta Api Standar Internasional 8KG 9KG 12KG Spesifikasi



pengantar


Belat ekor ikan (track joint splint) umumnya dikenal sebagai belat, juga disebut pelat ekor ikan, yang memainkan peran penghubung pada sambungan lintasan.Dibagi menjadi light rail, heavy rail dan lift rail.Pelat ikan adalah pengikat penghubung yang digunakan untuk koneksi antara trek dan trek.

Kualitas penampilan piring ikan:

(1) Rel setelah menggelinding harus lurus dan tidak mengalami tekukan dan puntir yang berarti.Untuk pembengkokan dan torsi lokal dari rel ringan dan berat dan jumlah koreksinya, kemiringan permukaan ujung rel tidak boleh melebihi standar.

(2) Permukaan rel harus bersih dan halus, dan tidak boleh ada cacat seperti retak, kerak atau goresan;permukaan ujung tidak boleh memiliki tanda susut dan interlayers.Luas cacat dan besaran geometris yang diperbolehkan untuk keseluruhan permukaan rel ringan dan berat tidak boleh melebihi standar.
Bahan pelat ikan: baja tempa

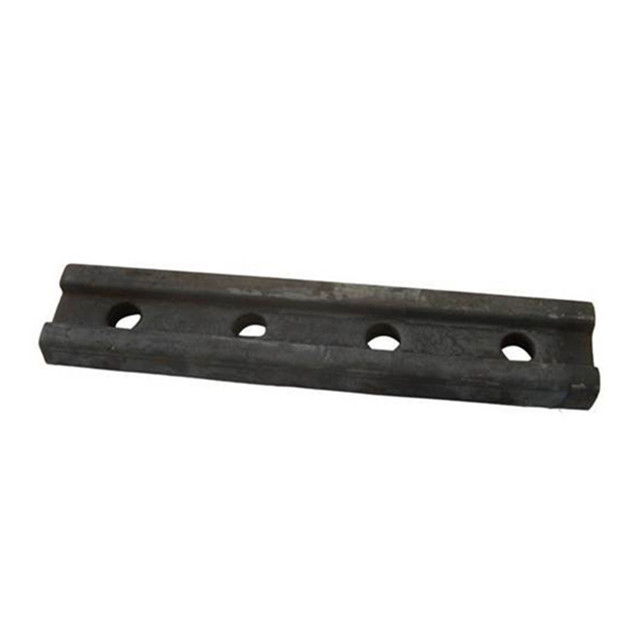

Pelat Ikan Kereta Api Standar Internasional 8KG 9KG 12KG Spesifikasi 0

Parameter DariPelat Ikan Kereta Api Standar Internasional 8KG 9KG 12KG Spesifikasi

Spesifikasi: Piring ikan ini dapat diterapkan pada Rel Ringan, Rel Berat, dan Rel Derek.Juga dapat menghasilkan sesuai dengan gambar pelanggan.



Piring Ikan Standar Inggris

Jenis

Standar

Bahan

BS75R
BS47-1 EROPA
KELAS 700

BS80A

BS90A

BS100A

BS113A

Piring Ikan Standar GB/TB

Jenis

Standar

Bahan

43kg
TB/T 2345-2008 B7

50kg

60kg

75kg

Piring Ikan Standar Inggris

Jenis

Standar

Bahan

BS75R
BS47-1 EROPA
KELAS 700

BS80A

BS90A

BS100A

BS113A

Piring Ikan Standar JIS

Jenis

Standar

Bahan

37A
JIS E 1102-2001 SS 490
S20C

50N

CR73

CR100

BS113A

Piring Ikan Standar AREMA 2007

Jenis

Standar

Bahan

T-Rel
AREMA 2007 AREMA GRADE/STEEL GRADE55#

100lb.ASCE

115RE

132RE

136RE

Piring Ikan Standar Rel Derek

Jenis

Standar

Bahan

104lb.CR
TB/T 2345-2008 B7

105lb.CR

135lb.CR

171lb.CR

1751b.CR

Panjang standar: lubang bor 914.4mm atau meninju, empat lubang atau enam lubang.

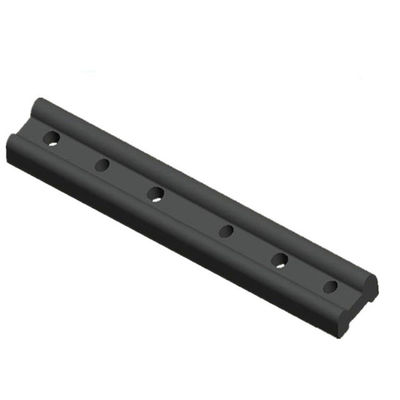

Pelat Ikan Kereta Api Standar Internasional 8KG 9KG 12KG Spesifikasi 1



Keadaan interaksi antara pelat ikan dan rel, beban aktual pelat ikan dan bahan pelat ikan menentukan lokasi, waktu, metode dan tingkat kerusakan pada pelat ikan, dan keadaan interaksi terutama mempengaruhi asal retakan.Lokasi dan waktu, kondisi pembebanan dan kondisi material lebih menentukan cara dan laju perambatan retak.Ketika retakan dimulai dari mulut pelat ikan, tegangan tariknya kecil, sehingga retak dan pemuaian lebih dipengaruhi oleh material;Inisiasi dan propagasi retak lebih dipengaruhi oleh beban.


Setiap aplikasi rel berbeda dan harus direkayasa untuk memaksimalkan efisiensi dan masa pakai, oleh karena itu pemilihan rel yang tepat sangat penting untuk mencapai tujuan ini.

Jenis C B SEBUAH D Berat (kg/m) Standar
P18 40 80 90 10 18.06 YB222-63
P24 51 92 107 10.9 24.46 YB222-63
P22 50.8 93.66 93.66 10.72 22.3 GB11264-89
P30 60.33 107,95 107,95 12.3 30.1 GB11264-89
P38 68 114 134 13 38.72 GB183-63
P43 70 114 140 14.5 44,65 GB183-63
P50 70 132 152 15.5 51.51 GB 183-63
QU70 70 120 120 28 52.8 GB3426-82
QU80 80 130 130 32 63.69 GB3426-82
QU100 100 150 150 38 88,96 GB3426-82
QU120 120 170 170 44 118,1 GB3426-82


Model S
(mm)
S1
(mm)
S2
(mm)
S3
(mm)
S4
(mm)
S5
(mm)
Ukuran Rel
FP-24 400 29 98 137 98 - P18/ P22/ P24
FP-30 490 36 128 127 128 - P30
FP-38 790 65 160 110 120 - P38/ P43
FP-80 500 52.5 121 138.5 120 43 QU70/ QU80



Kingrail menyediakan berbagai produk kereta api:

suku cadang gerbong: roda, gandar, bantalan, poros, suku cadang bogie, produk penempaan dan pengecoran

bahan jalur rel: fisplate, rel baja dan aksesori, pelat pengikat, klip, baut dan mur, dll



Baik pesanan kecil maupun besar dipersilakan!

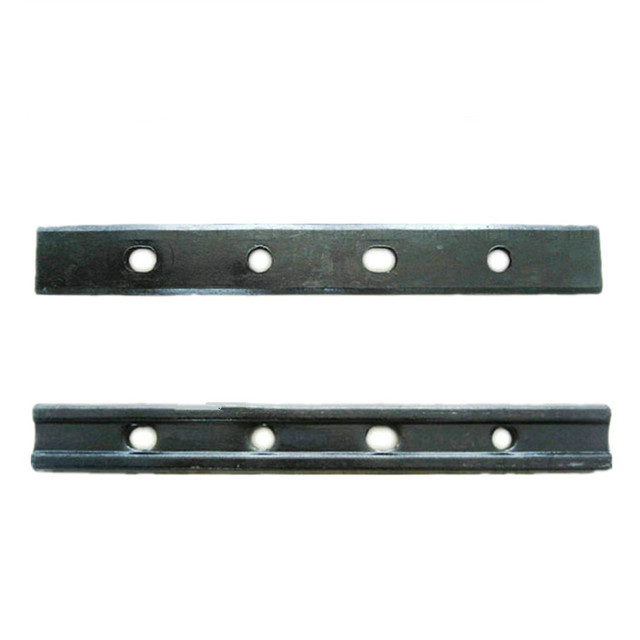

Pelat Ikan Kereta Api Standar Internasional 8KG 9KG 12KG Spesifikasi 2

Produk suku cadang kereta api yang dapat kami sediakan:

1, Rail Spike Series: Rail Screw Spike, Rail Dog Spike, Rail Elastic Spike dll.

2, Track Bolt series: Track Bolt, Segment Bolt, Metro Bolt, Tunnel Bolt, Hex Bolt, Square Bolt, Turnout Bolt, Fishtail Bolt, T bolt dll

3, seri Klip Rel: Klip rel Nabla, Klip rel Elastis, Klem Ketegangan rel SKL, Klip rel O, Klip Kunci Gauge dll

4, seri Rel Baja: Rel Kereta Api, Rel Derek, Rel Pertambangan, Rel Di Atas Kepala, dll

5, Seri roda rel baja: Roda Kereta, Roda Derek, roda kendaraan Hi-rel, dll

6, Bahan dan aksesoris lainnya: Insulator Pengukur Rel, Bantalan karet rel, Pelat ikan rel, Kacang, Dowel Plastik rel, Pelat pengikat rel, Mesin Cuci Pegas, Mesin Cuci Datar, Sisipan Besi Cor, Anti Creeper, Batang Pengukur rel dll.



Kami juga membuat pengencang rel untuk rel derek dan rel pemandu elevator, serta produk terkait lainnya.Kami memproduksi sesuai dengan GB/TB (standar nasional Cina dan standar perkeretaapian), AREA, UIC, BS, DIN, ASTM, dan standar AS.

Produk kami terutama dibuat melalui penempaan panas.

Benang paku sekrup rel dibuat dengan rolling panas dengan mesin threading khusus.

Kami memproduksi benang metrik, benang BS, BSW, TR, atau benang bulat.

Baut kekuatan tinggi kami hadir dalam spesifikasi yang berbeda dari Kelas 4.8, 4.6, 5.6, 5.8, 6.8, 8.8, 10.9, dan 12.9.Berbagai pengikat non-standar juga tersedia.Kami dapat menyesuaikan produk kami menggunakan gambar atau sampel pelanggan juga.

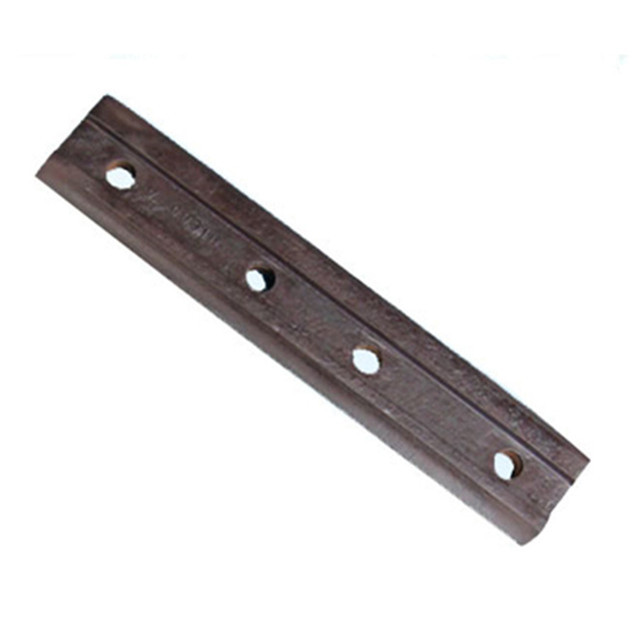

Pelat Ikan Kereta Api Standar Internasional 8KG 9KG 12KG Spesifikasi 3
Mengapa memilih kami:

1. Perusahaan berada pada posisi terdepan di industri dan telah memperoleh sertifikasi sistem mutu SGS-ISO9001: 2008 dan sertifikasi CRCC.Kualitas terjamin.

2. Kami memiliki 8 staf penjualan profesional dan lebih dari 60 insinyur profesional.Dapat memberikan saran dan kutipan profesional dan cepat untuk produk khusus kereta api Anda

3. Ma′anshan adalah kota pelabuhan.Kami dapat menyediakan Anda dengan layanan pengiriman yang lebih cepat

4. 20 tahun pengalaman produksi dan penjualan.Tangani semua jenis masalah purna jual untuk Anda tepat waktu.




Hubungi Kami untukW Rail Clip Fastening System Type V Fastening System untuk Railroad Rail Elastic Clip
Jika Anda memiliki pertanyaan, pls jangan ragu untuk menghubungi kami seperti di bawah ini:

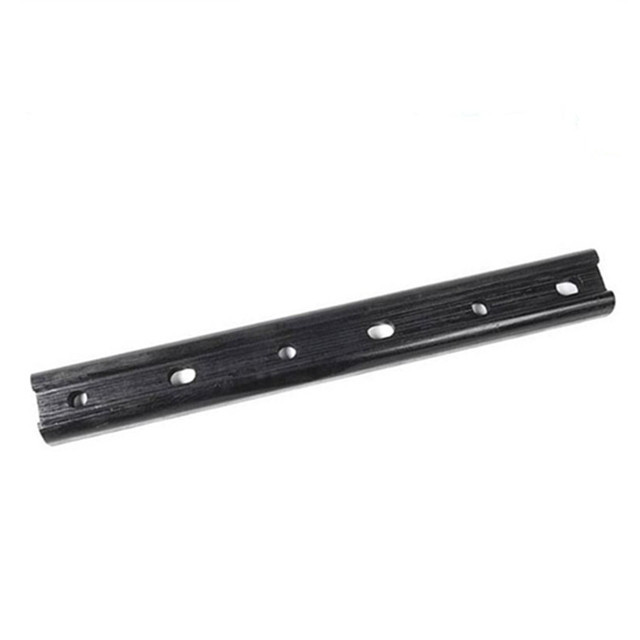

Pelat Ikan Kereta Api Standar Internasional 8KG 9KG 12KG Spesifikasi 4
