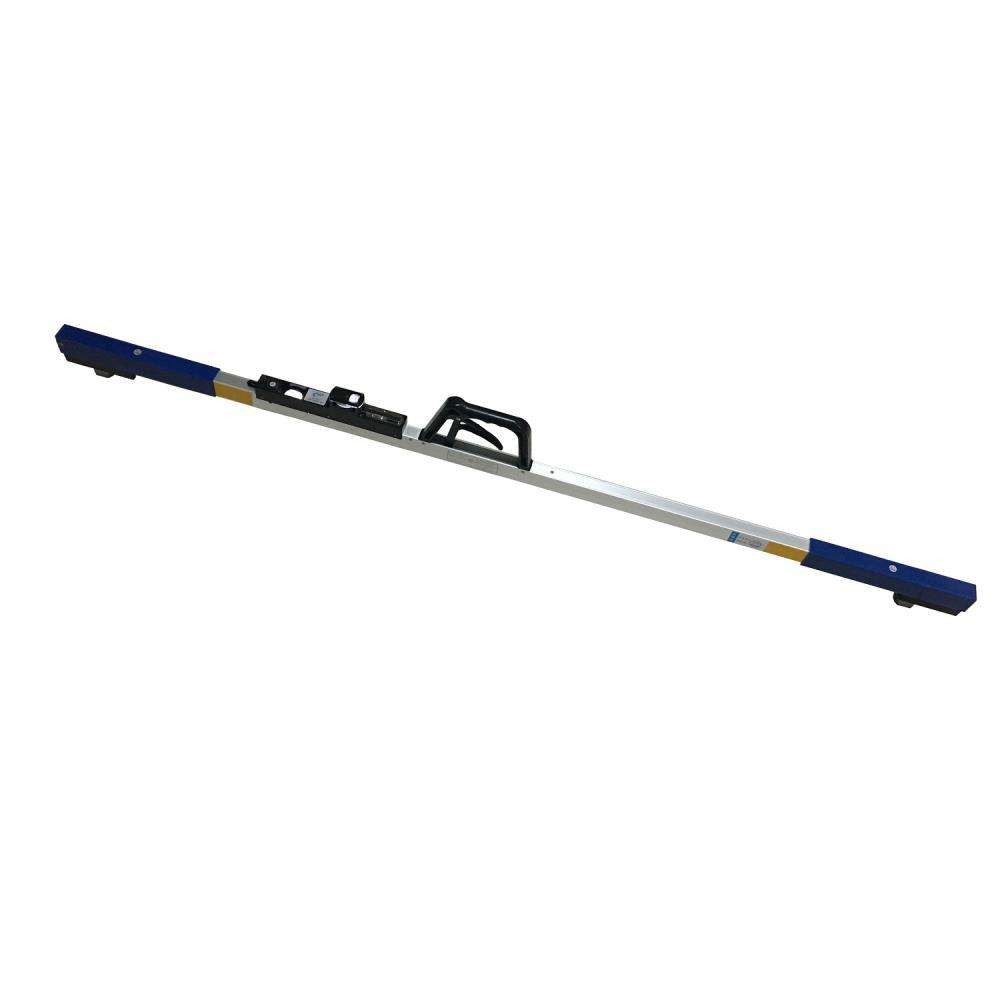

Peralatan Pengukur Jalur Rel 1600mm 1676mm, Bahan Paduan Pengukur Jalur Digital

pengenalan600mm,750mm,762mm,900mm,1000mm,1067mm,1435mm 1520mm,1600mm,1676mm pengukur trek digital

Penggaris pengukur adalah alat ukur khusus yang digunakan untuk mengukur pengukur antara dua rel baja dari jalur kereta api.Fitur pengukur rel adalah bahwa batang penggaris terdiri dari batang penggaris kayu dan batang penggaris logam melalui mekanisme lipat, dan kedua penggaris membentuk penggaris batang komposit.
Penggaris pengukur adalah alat pendeteksi lintasan pengukur sempit.Strukturnya terdiri dari badan penggaris, penggaris skala dan bingkai bebas pada badan penggaris.Badan penggaris adalah struktur profil dupleks, berbentuk tabung persegi.Itu memanjang ke luar, dan ada slot di sisi dalam dari tepi luar.Masukkan timbangan stainless steel ke dalam slot, lalu kencangkan dengan pin di ujungnya.Ada bingkai bebas di tengah badan timbangan.Ada baut penyetel yang dipasang di pelat samping, pelat silang dan kepala pengukur dipasang di ujung badan penggaris, dan seluruh penggaris pengukur memiliki struktur berbentuk T.

Properti 600mm,750mm,762mm,900mm,1000mm,1067mm,1435mm1520mm,1600mm,1676mm digital track gauge

Fungsi dari pengukur
Dalam hal metode pelaksanaan pengukuran gauge gauge, fungsi gauge gauge dibagi menjadi dua bagian: pertama adalah pengukuran panjang lateral, termasuk gauge, interval inspeksi dan jarak penjaga belakang.Ketiga parameter ini saling terkait dan saling membatasi.Menurut metode transmisi nilai saat ini, kesalahan pengukuran secara bertahap meningkat dari pengukur ke interval inspeksi, dan kemudian ke jarak penjaga belakang;yang kedua adalah pengukuran ketinggian vertikal, termasuk horizontal dan super Tinggi, sebagai parameter geometris statis garis, keduanya pada dasarnya berbeda makna, horizontal termasuk dalam kategori toleransi geometris (setara dengan paralelisme atau kemiringan), dan superelevasi termasuk dalam kategori toleransi dimensi (dengan pengukuran awal antara dua rel garis).Hal ini terkait dengan perbedaan ketinggian).Untuk penggaris ukur tidak dibedakan dari prinsip pengukuran dan cara pengukuran.Secara umum diyakini bahwa level mengacu pada superelevasi kecil (termasuk superelevasi nol), dan terkadang istilah keduanya digunakan secara bergantian.Hal ini karena dalam pengukuran garis, bagian garis lurus terutama berfokus pada level, dan bagian kurva terutama berfokus pada superelevasi, dan diwujudkan oleh unit pengukur yang sama dengan alat ukur yang sama, yang menciptakan ilusi kesatuan (atau pengulangan) dari terminologi.
Pentingnya pengukur
Gauge, level, dan superelevasi adalah parameter geometrik dasar jalur kereta api, dan pro dan kontra terkait langsung dengan keselamatan berjalannya kereta api.Sebagai alat ukur khusus perkeretaapian yang penting yang memberikan dasar teknis langsung untuk pemeliharaan dan konstruksi jalur, penggaris pengukur jalur kereta api terutama digunakan untuk pengukuran statis parameter geometrik ini.Hasil pengukuran ultra-tinggi secara tidak langsung mewujudkan pengukuran distorsi (umumnya dikenal sebagai "lubang segitiga") [1].
Dengan peningkatan persyaratan teknis jalur kereta api, terutama percepatan rekonstruksi jalur yang ada dan percepatan berkelanjutan dari proses konstruksi jalur khusus penumpang, untuk memastikan persyaratan teknis yang stabil dan tinggi dari pengukur pengukur dan verifikasi harian kualitas pengukur pengukur, perkuat pengukur Hal ini semakin diperlukan untuk mengelola penggunaan sehari-hari dari penggaris.
Adaptasi lingkungan dari pengukur lintasan
Kondisi kerja gauge gauge sangat buruk.Untuk memenuhi persyaratan penggunaan, masalah berikut juga harus diperhatikan dalam desain pengukur pengukur: (1) Pengukur pengukur Grade 0 dan 1 harus berhubungan dengan pengukur, interval inspeksi dan jarak penjaga belakang.Nilai tampilan secara otomatis dikompensasi dan dikoreksi sesuai dengan suhu sekitar yang sebenarnya;(2) Variabilitas nilai tampilan, waktu tampilan, tegangan kerja, dan kapasitas baterai pengukur pengukur digital harus disesuaikan dengan situasi aktual di lokasi;(3) Dalam suhu tinggi, suhu rendah, kelembaban dan panas konstan, kompatibilitas elektromagnetik, hujan dan kondisi normal lainnya harus dapat bekerja secara normal;(4) Dapat menahan kondisi buruk yang tidak normal seperti jatuh, getaran;(5) Pastikan bahwa dalam kondisi kerja bolak-balik yang sering, struktur pengukur dan kinerja pengukuran harus tetap stabil.Persyaratan tersebut, maka perlu dibuat persyaratan yang jelas dalam standar yang relevan.Adapun persyaratan khusus lainnya dari pengguna tertentu, mereka dapat disepakati dalam kontrak pembelian dan penjualan.
Perawatan harian dan pemeliharaan pengukur pengukur
Selain perawatan normal, 4 poin berikut harus mendapat perhatian khusus.
(1) Setelah kalibrator pengukur pengukur dengan dial indikator menyelesaikan pekerjaan kalibrasi, probe pengukur yang dapat digerakkan harus disesuaikan ke posisi yang sesuai, dan probe indikator dial harus dilepaskan sepenuhnya, sehingga pegas keseimbangan indikator dial sepenuhnya pada posisinya.keadaan tidak tertekan.
(2) Setelah pekerjaan verifikasi selesai, pengukur kerja harus digantung secara vertikal untuk penyimpanan.Jika pengukur ditempatkan secara horizontal, deformasi berat sendiri harus dipertimbangkan, dan posisi penyangga yang wajar harus dipilih.
(3) Pilihan posisi pendukung.Pengukur adalah batang ramping, dan nilai sebenarnya dari panjangnya (1435±0,20) mm digunakan.Oleh karena itu, support titik Bezier harus digunakan dalam pemilihan posisi support, yaitu posisi support a=0.2203L.Dalam rumus, a adalah posisi penyangga, mm;L adalah panjang pengukur, mm.
(4) Untuk kalibrator yang menggunakan penggaris tampilan digital, ketika penggaris tampilan digital dibongkar untuk diperiksa, pengukur tampilan digital dan penggaris tidak boleh dibongkar, tetapi harus dibongkar secara keseluruhan untuk menghindari hilangnya bagian batas.Singkatnya, personel pengukuran harus secara ketat menerapkan prosedur verifikasi dalam proses verifikasi, dengan hati-hati melakukan prosedur operasi, menstandardisasi pengisian catatan verifikasi, dan menunjukkan sertifikat verifikasi dengan benar, untuk memastikan transmisi nilai yang akurat dan andal. [2] .
Analisis dan pengeditan status teknis pengukur pengukur
Keterbatasan pengukur tradisional
Indeks akurasi pengukur pengukur mekanis tradisional dipengaruhi dan dibatasi oleh struktur pengukur pengukur, kondisi penggunaan, tingkat teknologi pengukuran pengguna, tingkat manufaktur dan faktor lainnya, meskipun kinerja pengukuran pada suhu kamar dapat memenuhi standar yang relevan dan persyaratan peraturan teknis kemetrologian, tetapi dalam kondisi lingkungan lainnya, tidak dapat sepenuhnya dijamin bahwa persyaratan yang relevan akan tetap terpenuhi.Saat ini, badan penggaris aluminium yang umum digunakan (ringan, cocok untuk membawa satu orang di bawah kondisi lapangan), karena koefisien ekspansi liniernya sangat berbeda dari bantalan, jelas dipengaruhi oleh suhu lingkungan penggunaan. .Ketika ada perbedaan suhu (20 ° C), jumlah ekspansi dan kontraksi gauge gauge lebih besar dari ekspansi dan kontraksi jumlah tidur (ekspansi dan kontraksi jumlah tidur konsisten dengan ekspansi dan kontraksi jumlah wheelset lokomotif dan kendaraan), sehingga nilai pengukur yang ditunjukkan sama dengan nilai pengukur sebenarnya pada suhu ini.Tidak konsisten, mengakibatkan kesalahan indikasi tambahan.Di area dengan lingkungan operasi yang keras, kesalahan pengukur aktual bahkan mencapai 0,8-1mm.Efek ini tampaknya kurang signifikan untuk nilai manajemen (+4-2mm) pemeliharaan saluran di masa lalu, tetapi untuk nilai manajemen saluran saat ini (+4-2mm) ±2mm), terutama nilai manajemen trek ballastless (± 1mm), perlu cukup memperhatikan pengaruh ini dan langkah-langkah eliminasinya.Karena keterbatasan metode pengukuran, kondisi penggunaan, proses produksi, biaya dan faktor lainnya, alat pengukur ultra-tinggi pengukur pengukur hanya dapat memenuhi persyaratan kesalahan yang diijinkan ±1,3mm untuk nilai indikasi super-tinggi dari berbagai mekanik pengukur pengukur saat ini..Penggunaan dan pengoperasian pengukur pengukur yang tidak teratur (seperti penentuan posisi dan pembacaan) juga merupakan penyebab kesalahan pengukuran yang besar selama penggunaan.
Fitur teknis utama dari pengukur pengukur baru
Kelahiran pengukur tampilan digital telah membuka cara baru untuk memecahkan masalah di atas, yang terutama tercermin dalam aspek-aspek berikut: Pertama, tingkat dan akurasi pengukuran ultra-tinggi ditingkatkan secara signifikan untuk memenuhi persyaratan pengukuran ultra-tinggi dari garis peningkatan kecepatan;Secara otomatis menghilangkan kesalahan tambahan suhu sekitar pada pengukuran pengukur, dan meningkatkan akurasi pengukuran pengukur;ketiga, dapat mewujudkan penggantian perangkat keras atau pemeliharaan probe pengukur di bawah keausan normal, dan meningkatkan efisiensi penggunaan dan masa pakai pengukur pengukur.
pengukur digital
pengantar
Pengukur digital menampilkan hasil pengukuran dalam bentuk digital, sepenuhnya menghilangkan kesalahan visual dan perkiraan pembacaan antar baris.
Karena pemilihan titik pengukuran secara manual alih-alih pengukuran berkelanjutan, hasil pengukuran yang tidak dapat diandalkan yang disebabkan oleh faktor eksternal seperti kilatan rel, polusi minyak, karat, dan lasan rel yang tidak rata dapat dihindari.
Produk ini dibagi menjadi tipe 600, tipe 900, tipe 1435.
kisaran suhu
-30 °C hingga +60 °C.
Saat digunakan, cukup tekan tombol sakelar daya, instrumen akan segera menampilkan hasil pengukuran tanpa pelatihan apa pun.
Tabung digital pemancar cahaya merah menampilkan hasil pengukuran, pembacaannya nyaman, datanya jelas dan intuitif
Operator dapat dengan jelas melihat semua data pengukuran dari jendela tampilan tanpa membungkuk, yang sangat menonjol ketika instrumen digunakan dalam cahaya sekitar yang rendah, pada malam hari, dalam situasi darurat, dan di dalam terowongan.
efisiensi kerja
Pengukur pengukur digital secara otomatis menyelesaikan pengukuran semua data, sepenuhnya menghilangkan kebutuhan untuk membungkuk untuk menyesuaikan roda derajat, menyelaraskan posisi nol gelembung level, melihat skala ultra-tinggi, dan kemudian memperbaiki garis dari pembesar kaca saat menggunakan pengukur pengukur mekanis.Prosedur operasi yang membosankan dengan melihat skala pengukur dari atas mengurangi intensitas tenaga kerja operator, mempersingkat waktu pengukuran, dan meningkatkan efisiensi operasi.Pengukuran garis lurus meningkatkan efisiensi sebesar 40%, pengukuran kurva meningkatkan efisiensi sebesar 60%, dan pengukuran kurva di terowongan meningkatkan efisiensi lebih dari dua kali lipat.
Standar nasional menetapkan bahwa penggaris adalah alat inspeksi yang kuat, dan periode inspeksi adalah tiga bulan.Ada 11 item inspeksi untuk penggaris.Di antara 11 tugas ini, pekerjaan yang paling memakan waktu dan melelahkan terutama terkonsentrasi pada mekanisme penandaan mekanis.Perbaikan dan penggantian, termasuk penggantian keausan probe yang melebihi standar, penandaan timbangan, penandaan roda timbangan, perawatan kaca pembesar menjadi kabur, perbaikan putaran mekanis roda timbangan yang tidak fleksibel, dan penyesuaian kebenaran posisi nol dari gelembung level, dll. .Karena pekerjaan ini disebabkan oleh keausan dan deformasi mekanis, pemeliharaan dan verifikasi menjadi sangat sulit.Penggaris pengukur digital sepenuhnya membatalkan mekanisme pengukuran ukiran mekanis, sehingga pekerjaan pemeliharaan dan verifikasi sangat berkurang, dan 11 tugas verifikasi dikurangi menjadi 7. Saat ini, hanya perlu 5 menit untuk mengkalibrasi penggaris pengukur digital, dan efisiensi kerja ditingkatkan hampir 40%.waktu.
Karena penggaris pengukur digital sepenuhnya membatalkan mekanisme pengukuran ukiran mekanis.Oleh karena itu, biaya penggantian bagian dari mekanisme pengukuran reticle mekanis sepenuhnya dihilangkan.

Keuntungan dari 600mm,750mm,762mm,900mm,1000mm,1067mm,1435mm1520mm,1600mm,1676mm digital track gauge



* 1 layar OLED besar: sangat cocok untuk hari di luar dan malam yang gelap
* 2 Operasi kalibrasi cepat: proses pengukuran sederhana
* 3 Baterai berkapasitas besar: waktu siaga yang lama
* 4 Pengukuran digital yang tepat: menjaga stabilitas jangka panjang
* 5 Kompensasi suhu: suhu kerja -30~+55℃
* 6 Desain terisolasi
* 7 Gangguan anti-elektromagnetik
* 8 Tahan Air: bisa digunakan di hari hujan
* 9 fungsi hemat daya: tidak ada operasi dalam waktu 15 menit, sistem akan mati secara otomatis.
* 10 Transfer data Bluetooth dan Fungsi perangkat lunak MessApp (opsi)
* 11 Pasokan Sesuai Permintaan
* 12Fungsi Membaca Otomatis
