Detail produk:
|
| Produk: | Pelat Ikan Kereta Api untuk Pengikatan Rel Baja | Standar: | Uic, Arema, ASTM, BS, Tb |
|---|---|---|---|
| Spesifikasi (Kg/M):: | 8kg, 9kg, 12kg, 15kg, 18kg, 22kg, 24kg, 30kg, 38kg | Lubang: | 4, 6 lubang |
| Penggunaan: | Aksesoris Rel Derek - Piring Ikan untuk Rel P / Rel QU | Barang: | Jalur kereta api baja karbon |
| Cahaya Tinggi: | Pelat Ikan Kereta Api 30kg,Pelat Ikan Kereta Api 24kg,Pelat Ikan Kereta Api 38kg |
||
Casting Rolled Railway Fish Plates 38kg 30kg 24kg Spesifikasi
pengantar

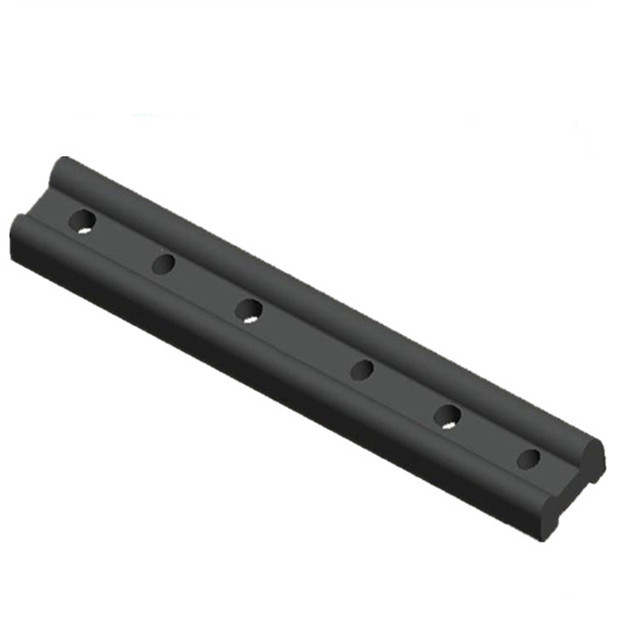

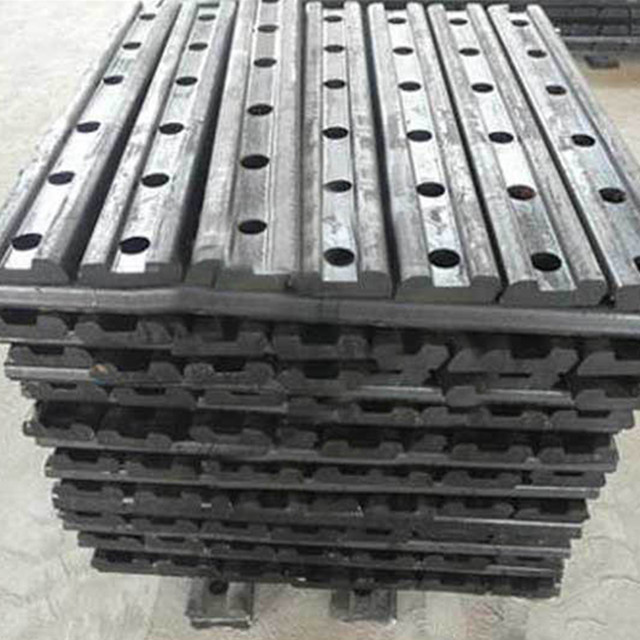

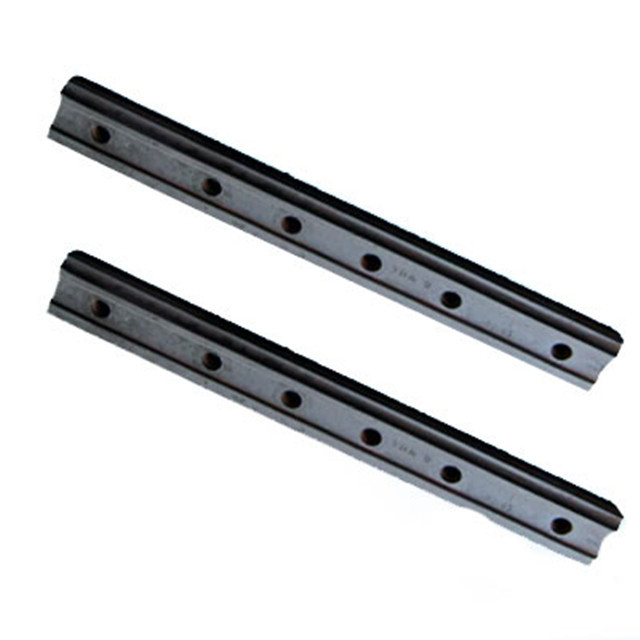

Pelat ikan adalah pengikat penghubung yang digunakan untuk koneksi antara trek dan trek.
Kualitas penampilan piring ikan: zmwm02
(1) Rel setelah menggelinding harus lurus dan tidak mengalami tekukan dan puntir yang berarti.Untuk pembengkokan dan torsi lokal dari rel ringan dan berat dan jumlah koreksinya, kemiringan permukaan ujung rel tidak boleh melebihi standar.
(2) Permukaan rel harus bersih dan halus, dan tidak boleh ada cacat seperti retak, kerak atau goresan;permukaan ujung tidak boleh memiliki tanda susut dan interlayers.Luas cacat dan besaran geometris yang diperbolehkan untuk keseluruhan permukaan rel ringan dan berat tidak boleh melebihi standar.
Bahan pelat ikan: baja tempa
Spesifikasi: Piring ikan ini dapat diterapkan pada Rel Ringan, Rel Berat, dan Rel Derek.Juga dapat menghasilkan sesuai dengan gambar pelanggan.
Piring Ikan Standar Inggris |
||
Jenis |
Standar |
Bahan |
BS75R |
BS47-1 | EROPA KELAS 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
Piring Ikan Standar GB/TB |
||
Jenis |
Standar |
Bahan |
43kg |
TB/T 2345-2008 | B7 |
50kg |
||
60kg |
||
75kg |
||
Piring Ikan Standar Inggris |
||
Jenis |
Standar |
Bahan |
BS75R |
BS47-1 | EROPA KELAS 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
Piring Ikan Standar JIS |
||
Jenis |
Standar |
Bahan |
37A |
JIS E 1102-2001 | SS 490 S20C |
50N |
||
CR73 |
||
CR100 |
||
BS113A |
||
Piring Ikan Standar AREMA 2007 |
||
Jenis |
Standar |
Bahan |
T-Rel |
AREMA 2007 | AREMA GRADE/STEEL GRADE55# |
100lb.ASCE |
||
115RE |
||
132RE |
||
136RE |
||
Piring Ikan Standar Rel Derek |
||
Jenis |
Standar |
Bahan |
104lb.CR |
TB/T 2345-2008 | B7 |
105lb.CR |
||
135lb.CR |
||
171lb.CR |
||
1751b.CR |
||

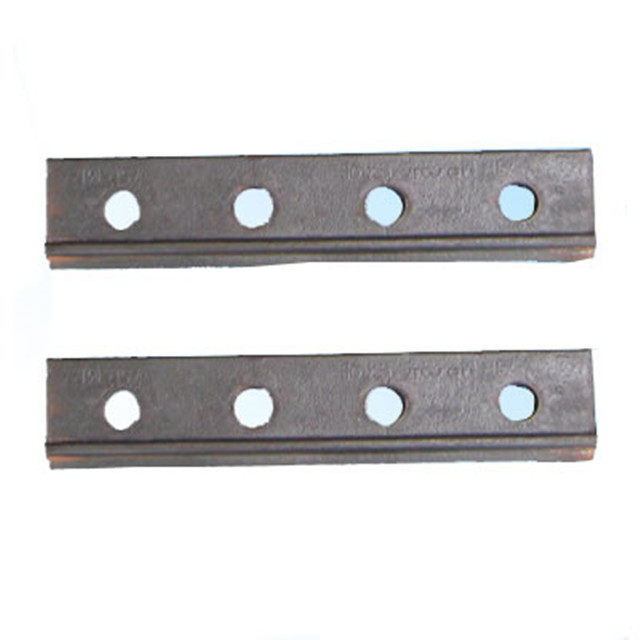

Panjang standar: lubang bor 914.4mm atau meninju, empat lubang atau enam lubang. |
||
Aksesoris Rel Derek - Piring Ikan untuk Rel P / Rel QUpenempaan dan pengecoran definisi piring ikan gulung dan menggunakan bar sambungan rel
Rel derek dirancang untuk membawa beban berat dan digunakan dalam berbagai aplikasi.Ada tujuh model rel derek normal yang disebut P18, P24, P38, P43, QU70, QU80, QU100 di Cina.Berat rel berkisar antara 18kg hingga 88kg per meter.Anda dapat menemukan tabel konversi berat dan ukuran pada kami jika Anda membutuhkannya.
Setiap aplikasi rel berbeda dan harus direkayasa untuk memaksimalkan efisiensi dan masa pakai, oleh karena itu pemilihan rel yang tepat sangat penting untuk mencapai tujuan ini.
| Jenis | C | B | SEBUAH | D | Berat (kg/m) | Standar |
| P18 | 40 | 80 | 90 | 10 | 18.06 | YB222-63 |
| P24 | 51 | 92 | 107 | 10.9 | 24.46 | YB222-63 |
| P22 | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | GB11264-89 |
| P30 | 60.33 | 107,95 | 107,95 | 12.3 | 30.1 | GB11264-89 |
| P38 | 68 | 114 | 134 | 13 | 38.72 | GB183-63 |
| P43 | 70 | 114 | 140 | 14.5 | 44,65 | GB183-63 |
| P50 | 70 | 132 | 152 | 15.5 | 51.51 | GB 183-63 |
| QU70 | 70 | 120 | 120 | 28 | 52.8 | GB3426-82 |
| QU80 | 80 | 130 | 130 | 32 | 63.69 | GB3426-82 |
| QU100 | 100 | 150 | 150 | 38 | 88,96 | GB3426-82 |
| QU120 | 120 | 170 | 170 | 44 | 118,1 | GB3426-82 |
| Model | S (mm) |
S1 (mm) |
S2 (mm) |
S3 (mm) |
S4 (mm) |
S5 (mm) |
Ukuran Rel |
| FP-24 | 400 | 29 | 98 | 137 | 98 | - | P18/ P22/ P24 |
| FP-30 | 490 | 36 | 128 | 127 | 128 | - | P30 |
| FP-38 | 790 | 65 | 160 | 110 | 120 | - | P38/ P43 |
| FP-80 | 500 | 52.5 | 121 | 138.5 | 120 | 43 | QU70/ QU80 |
Kingrail menyediakan berbagai produk kereta api:
suku cadang gerbong: roda, gandar, bantalan, poros, suku cadang bogie, produk penempaan dan pengecoran
bahan jalur rel: fisplate, rel baja dan aksesori, pelat pengikat, klip, baut dan mur, dll
Baik pesanan kecil maupun besar dipersilakan!
